    [SMEG+I V2] rajouter la caméra de recule d'origine

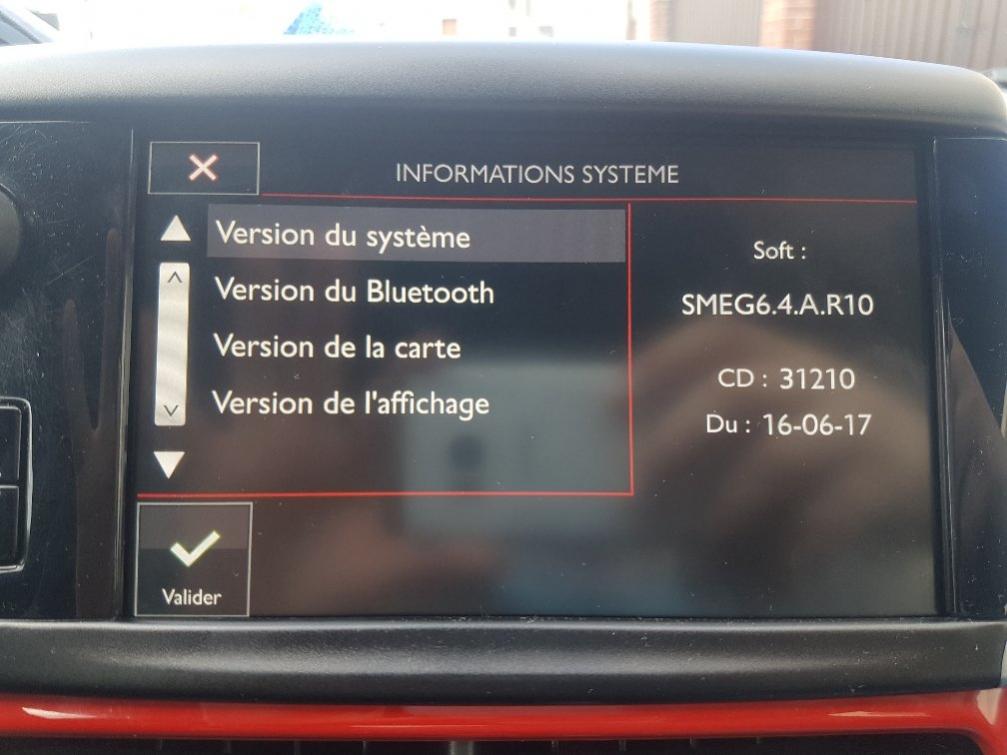

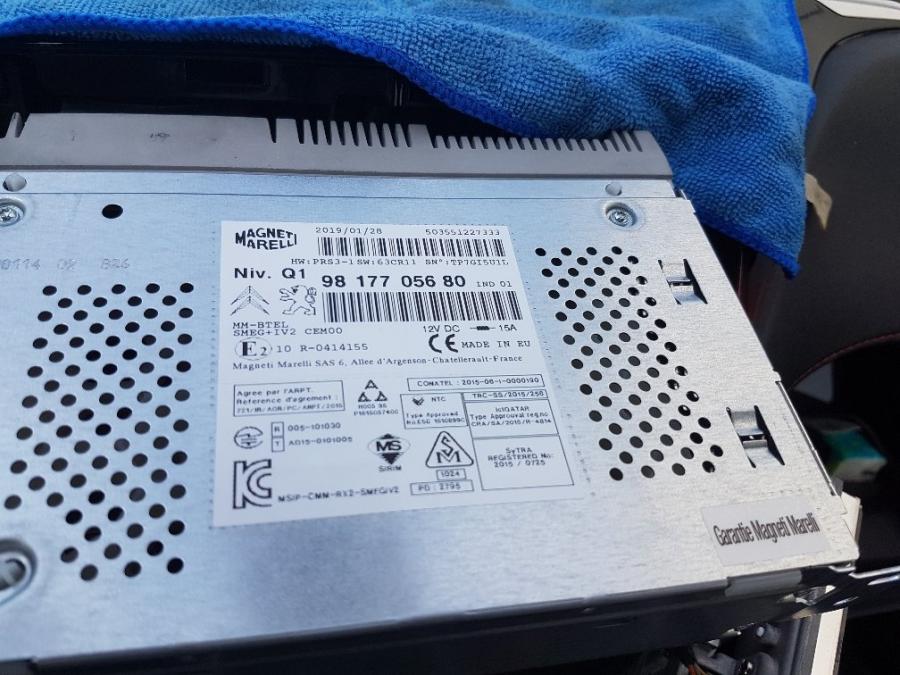

    avant de commencer il vous faut un smeg+i v2 qui soit compatible pour ajouter la caméra et l'emplacement sur le coffre

    pour reconnaitre un smeg+i v2 il faut avoir un firmware qui commence par SMEG6

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 593bd02f8a3e8cfdd39d563d5c478f00.jpg
Affichages : 10
Taille : 70.3 Ko
ID : 19314

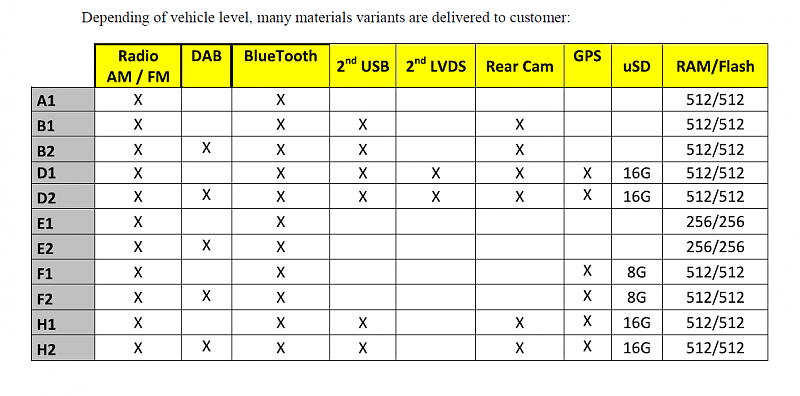

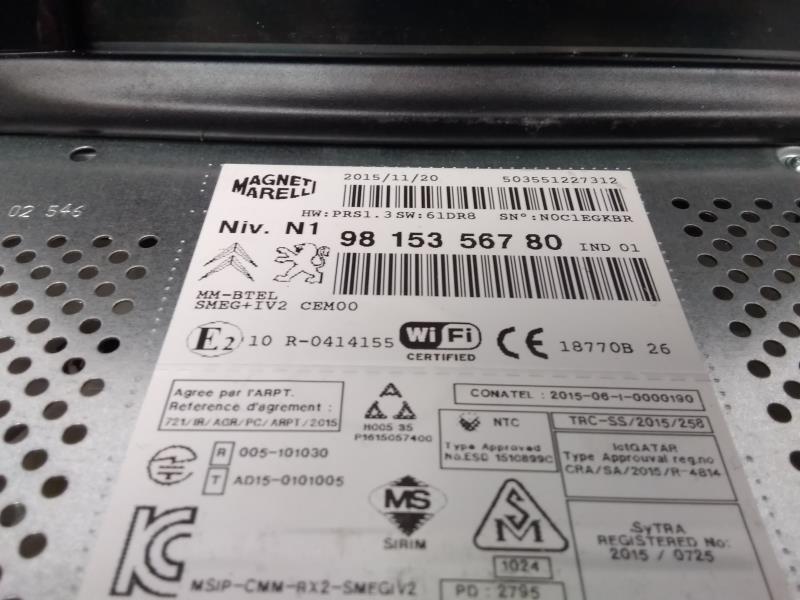

    pour savoir quel model est compatible pour l'installation du camera

    Nom : level smeg+ i.PNG
Affichages : 111
Taille : 129.6 Ko

    Nom : 201000613124_2piece-autoradio-dorigine-1621681180-peugeot-208.jpg
Affichages : 108
Taille : 63.8 Ko

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 1b86735b96b33d85a4de5f3bd1acb595.jpg
Affichages : 11
Taille : 94.8 Ko
ID : 19347

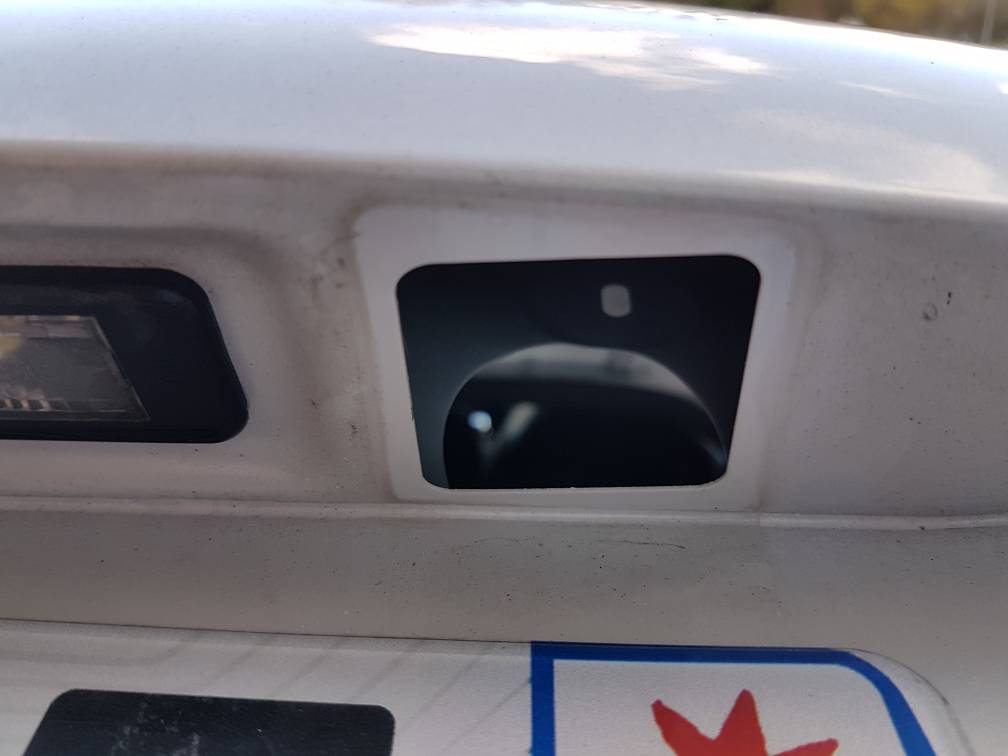

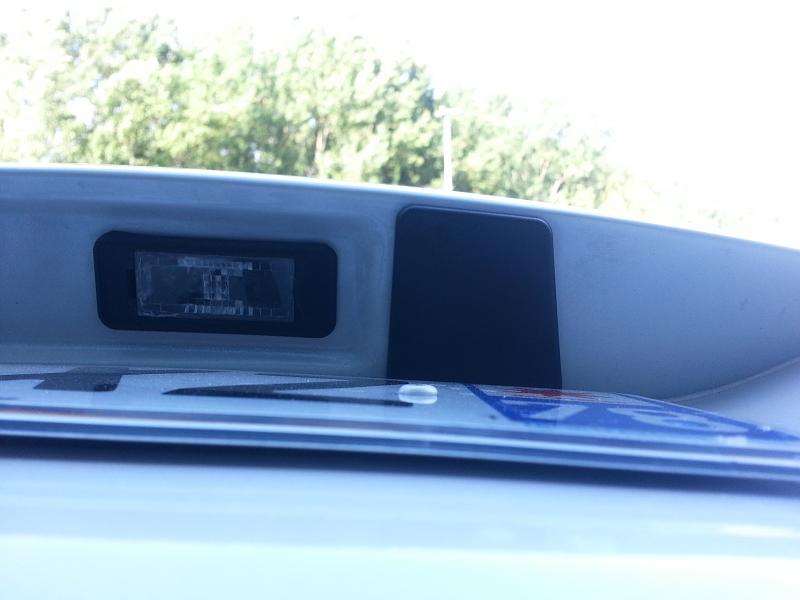

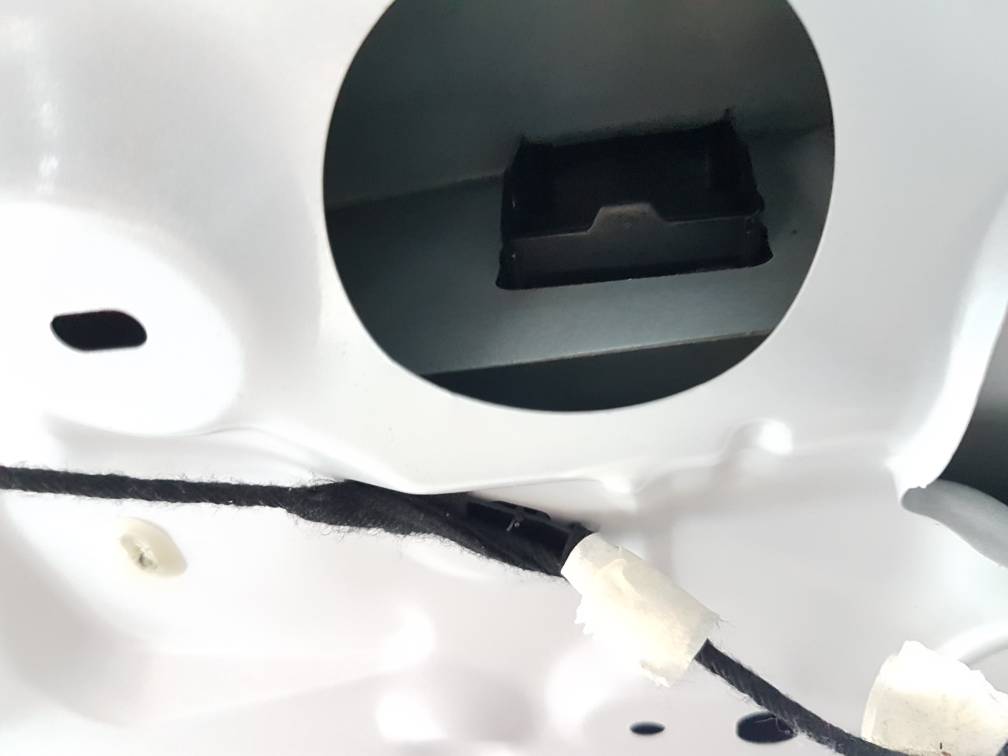

    l'emplacement de la caméra sur le coffre

    Nom : 20160625_182255.jpg
Affichages : 108
Taille : 38.2 Ko

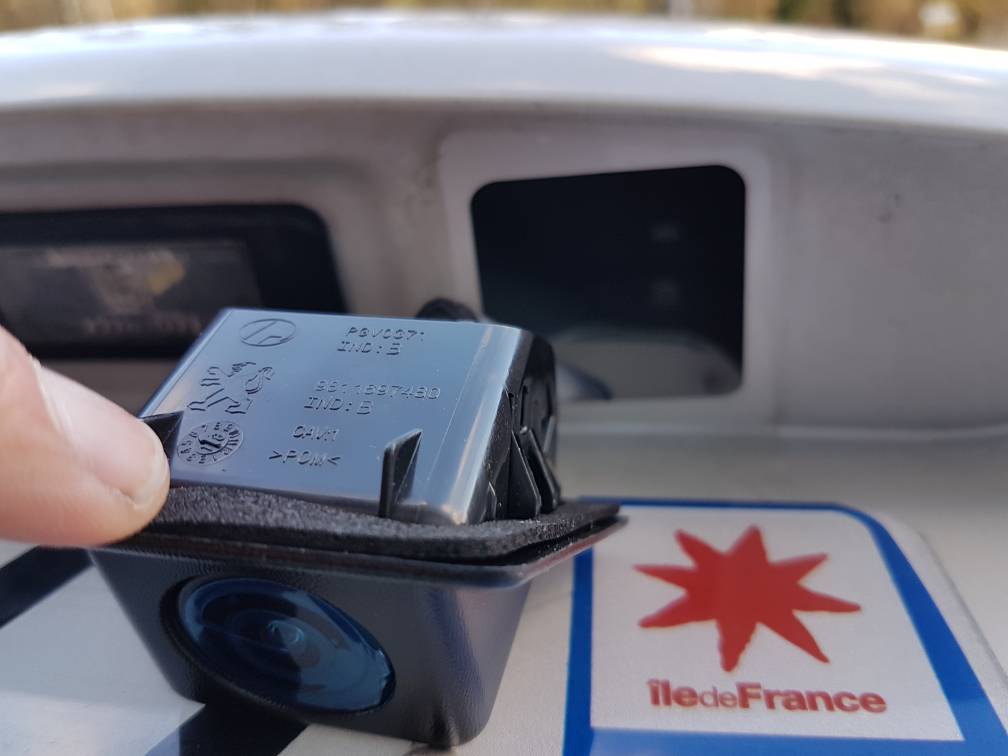

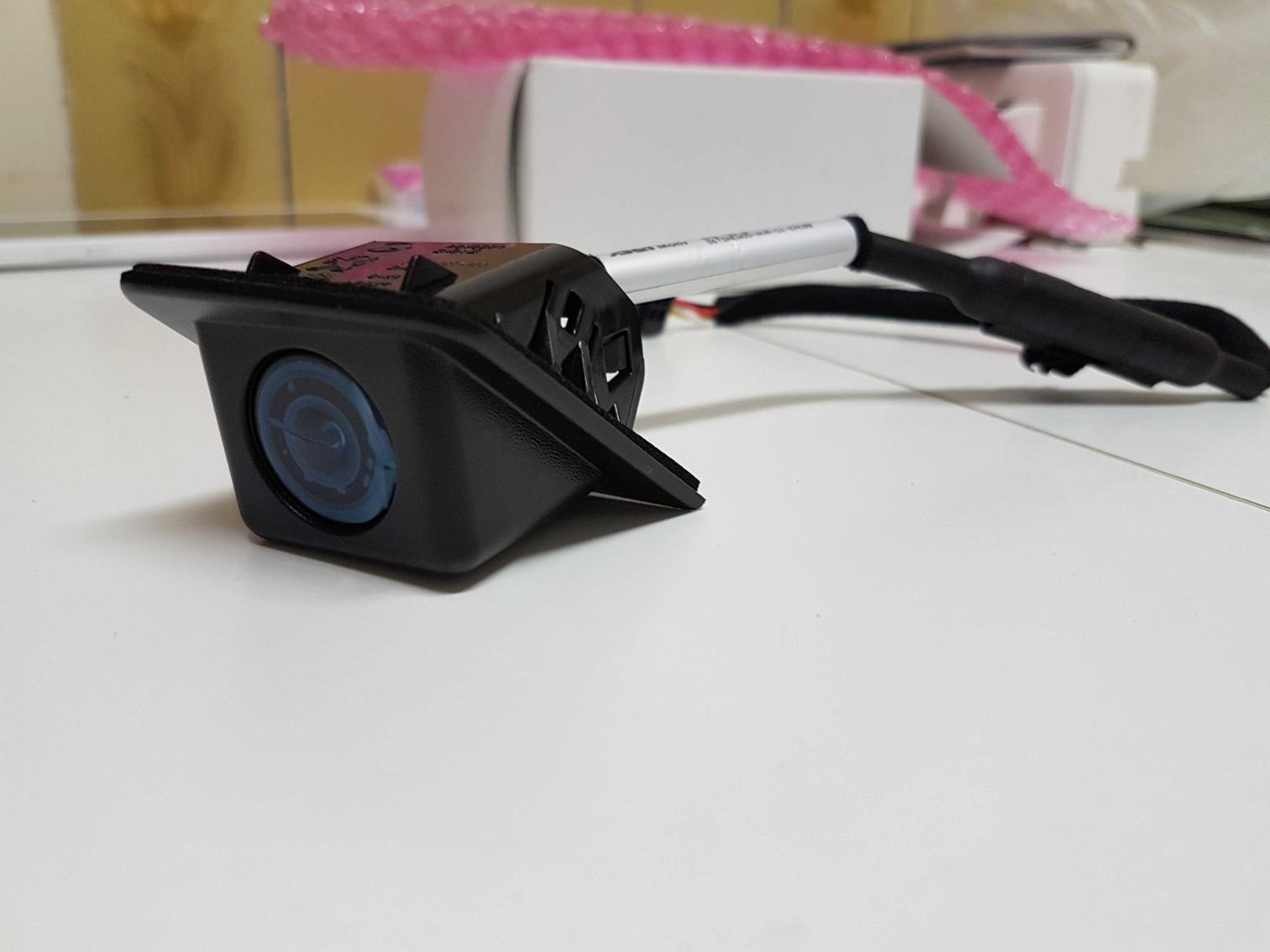

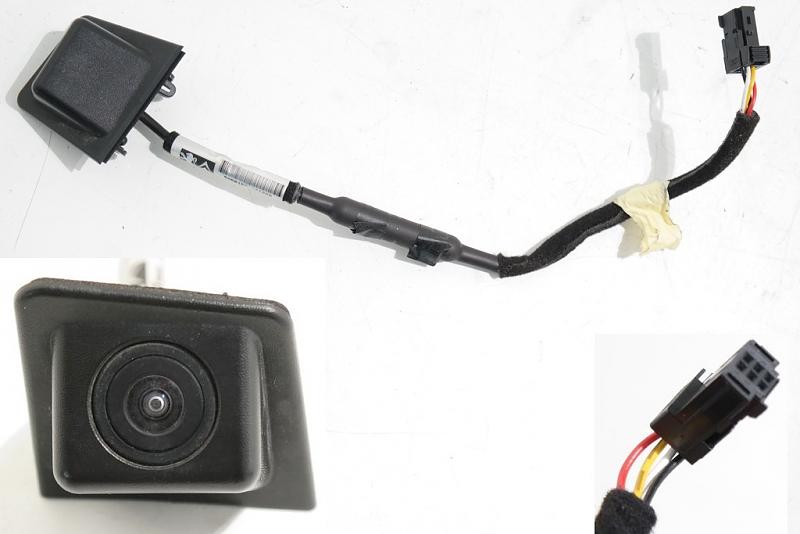

    la caméra

    Nom : yj0mu9wh.jpg
Affichages : 110
Taille : 33.4 Ko

    ref:
    98 037 954 80 bride caméra
    98 116 974 80 support caméra
    98 121 149 80 joint
    98 127 745 80 caméra
    16 116 190 80 connecteur kit de reparation

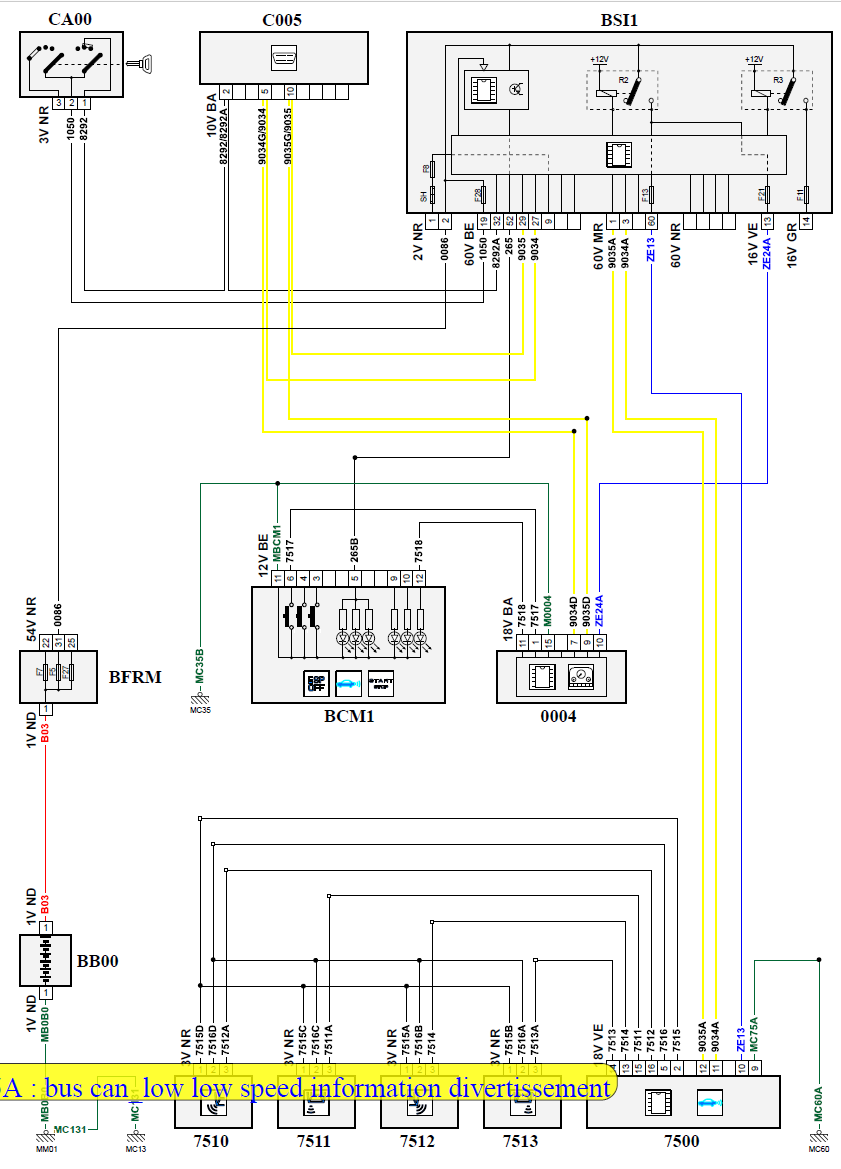

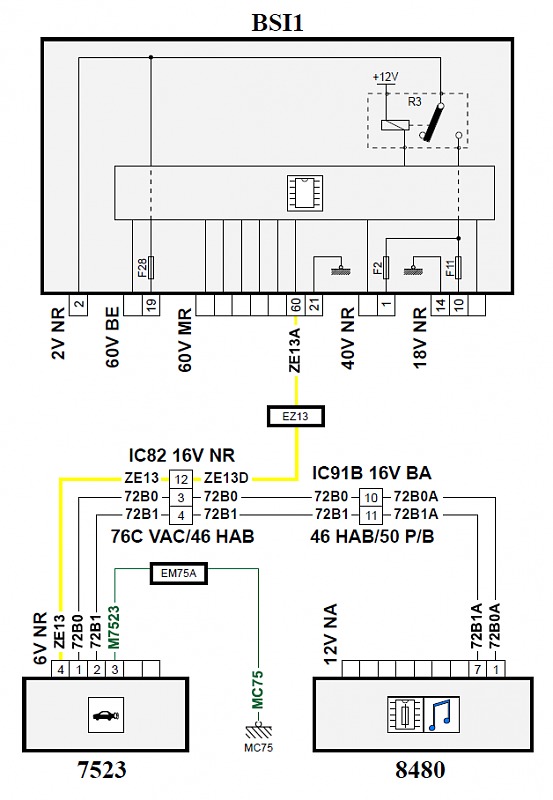

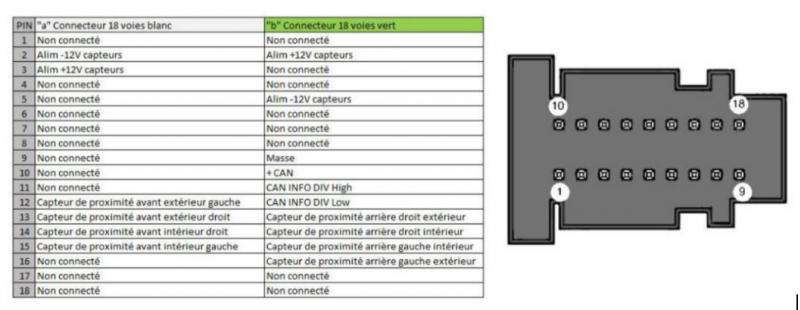

    schéma

    caméra prise
    pin 1: +vidéo
    pin 2: - vidéo
    pin 3: - châssis
    pin 4: + 12v

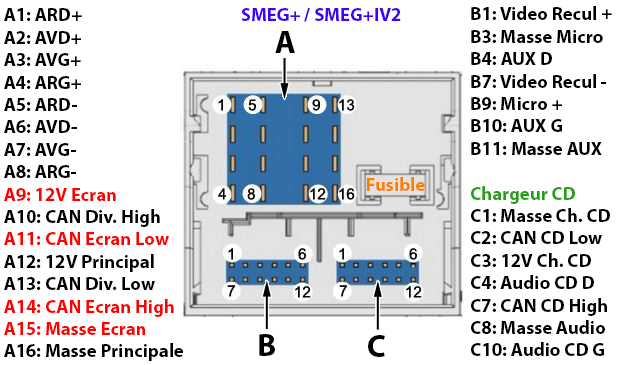

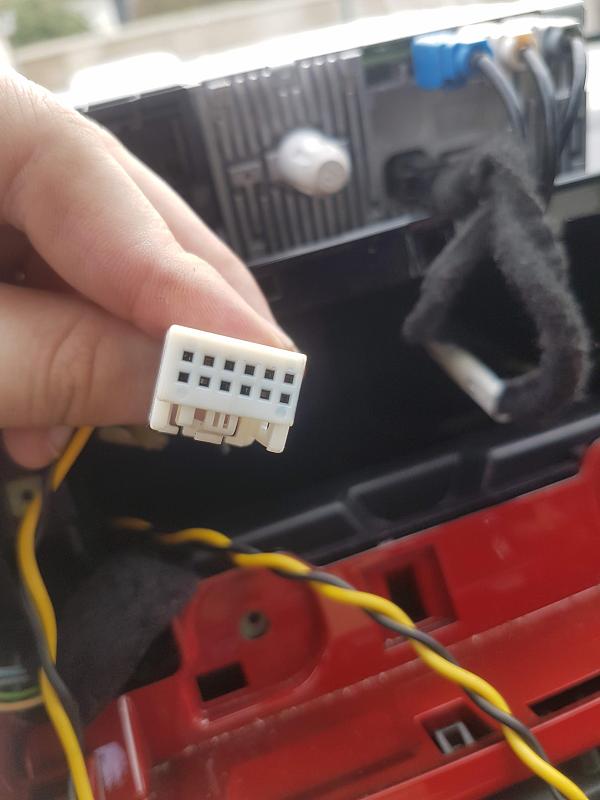

    prise blanche derrière le smeg+
    pin 1: + vidéo
    pin 7: - vidéo

    Nom : hHvRk8j.png
Affichages : 111
Taille : 112.3 Ko

    Nom : camera de recul 208.PNG
Affichages : 123
Taille : 191.1 Ko

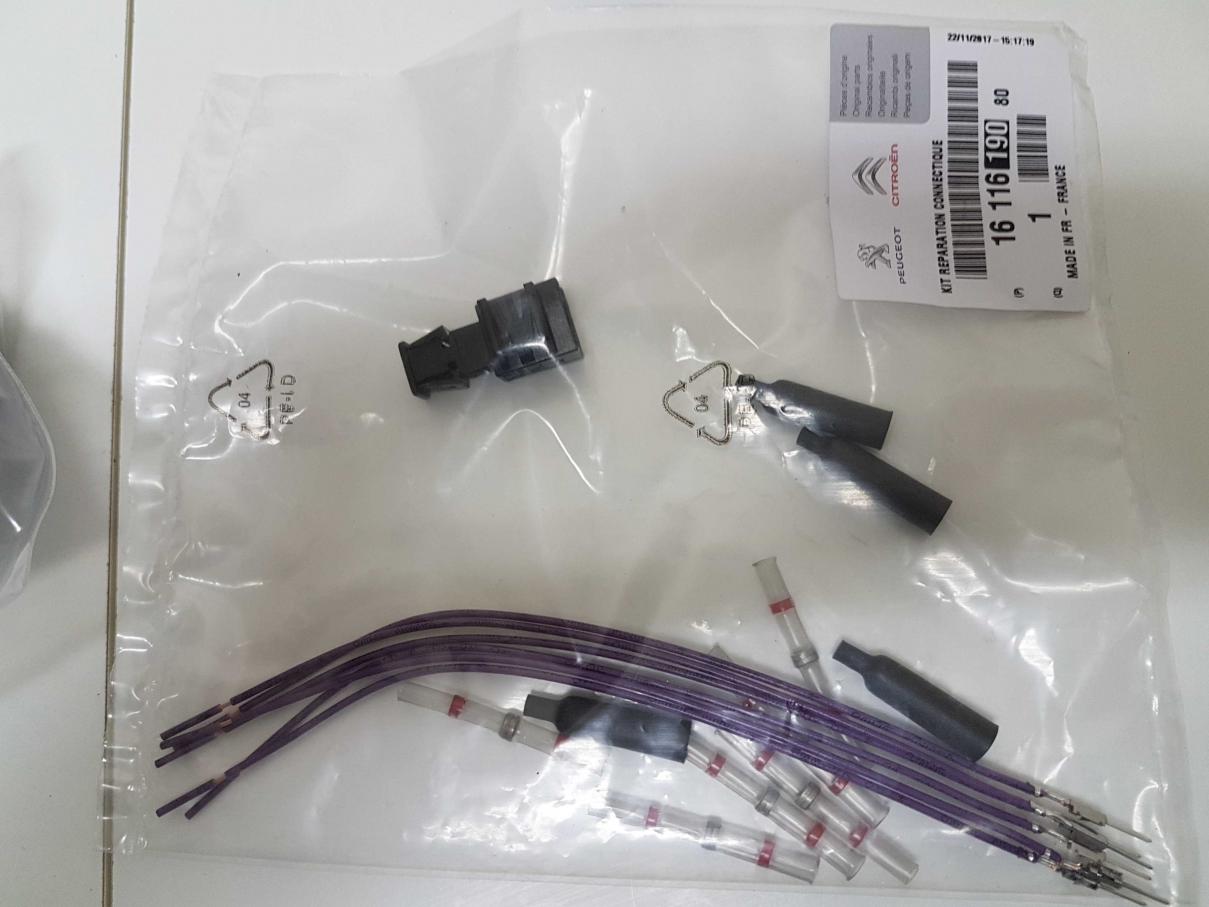

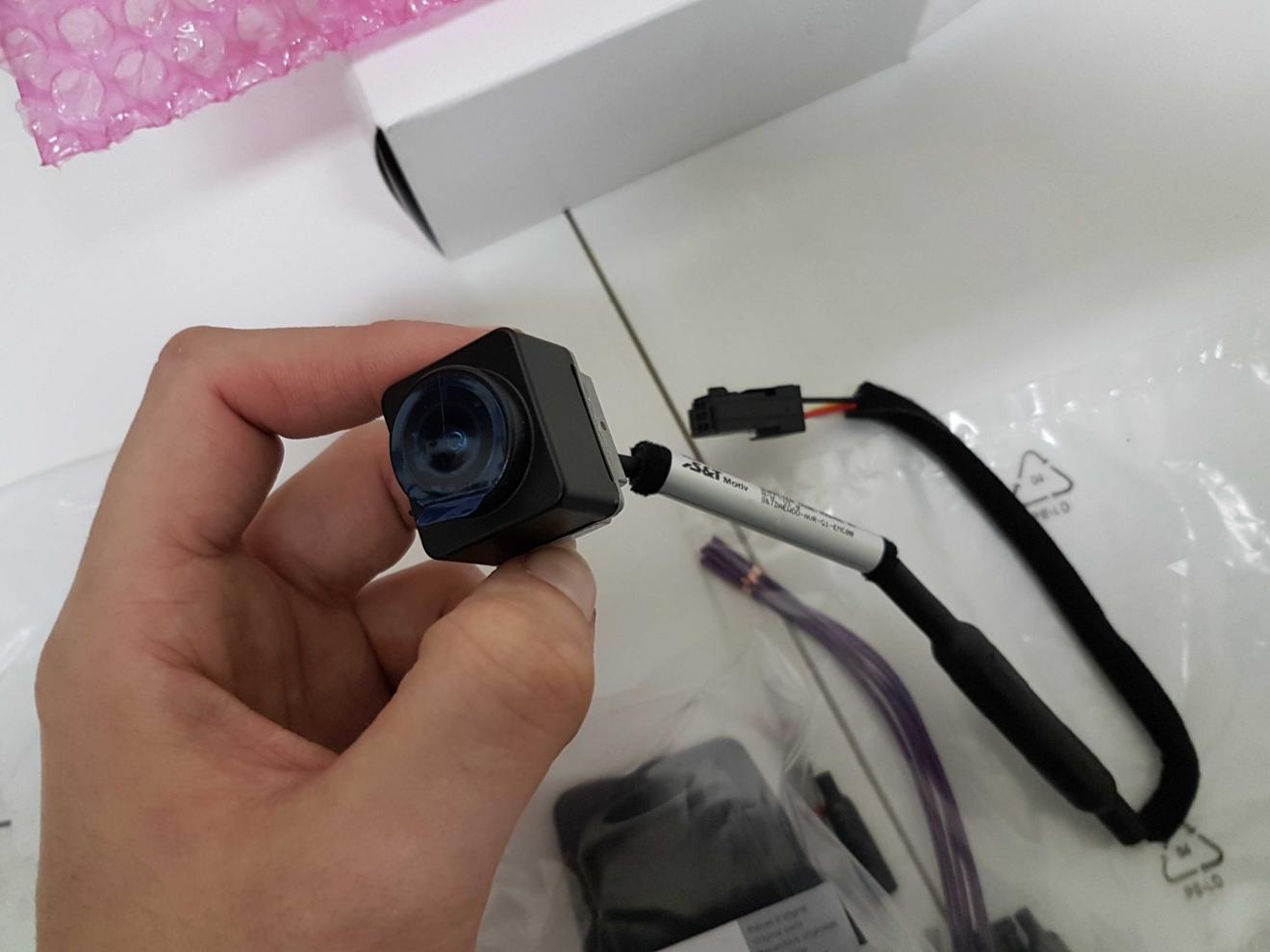

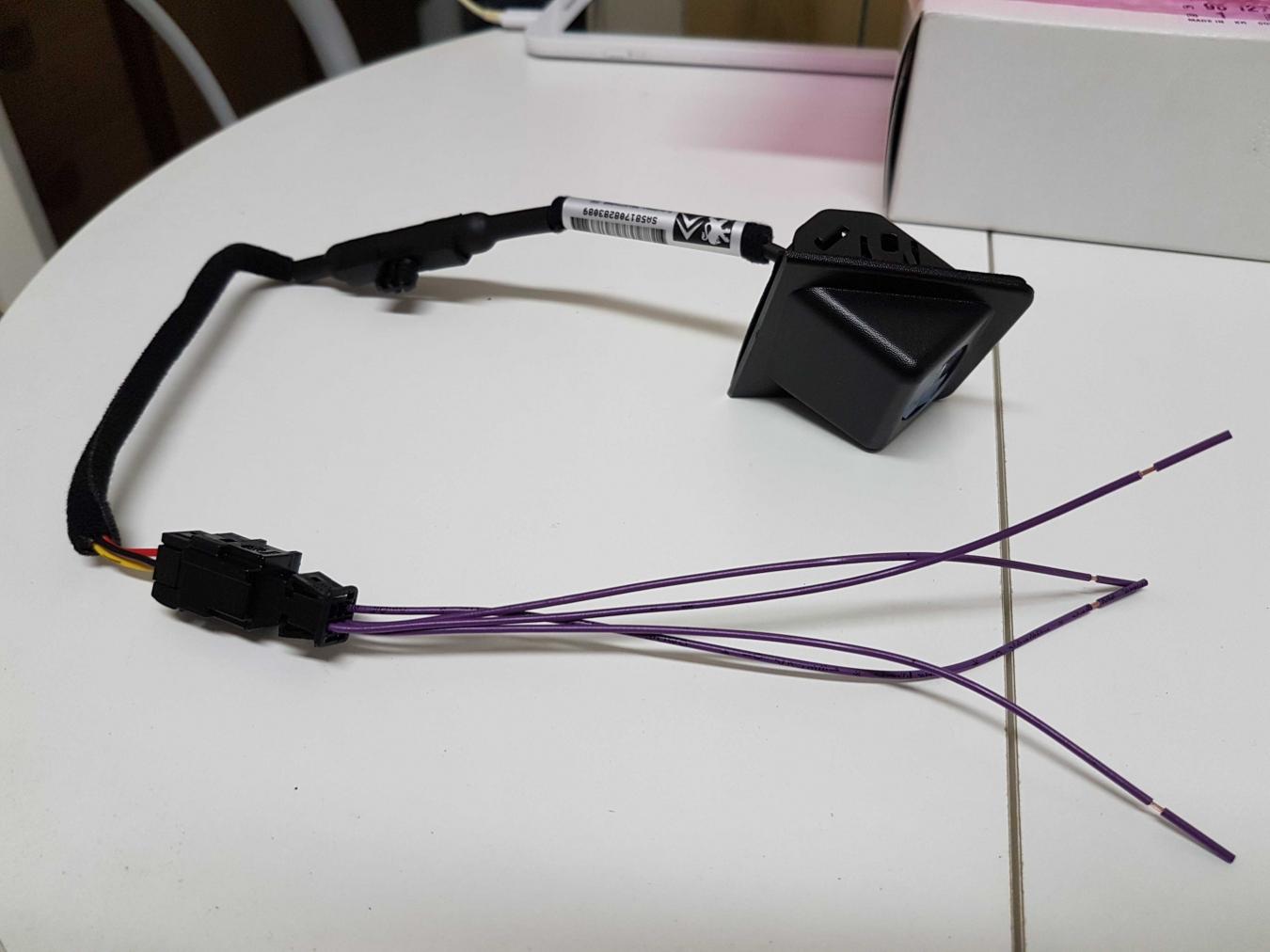

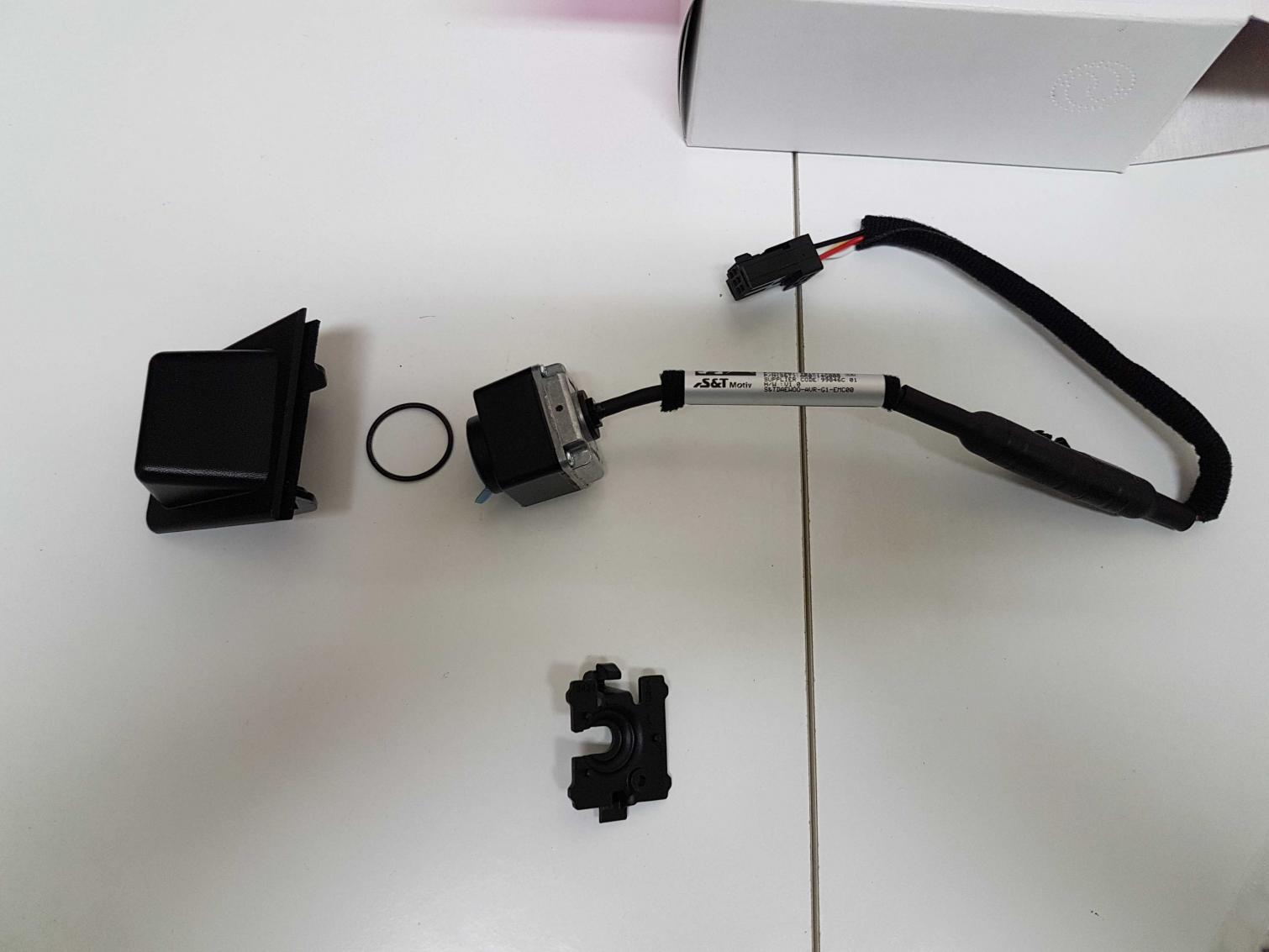

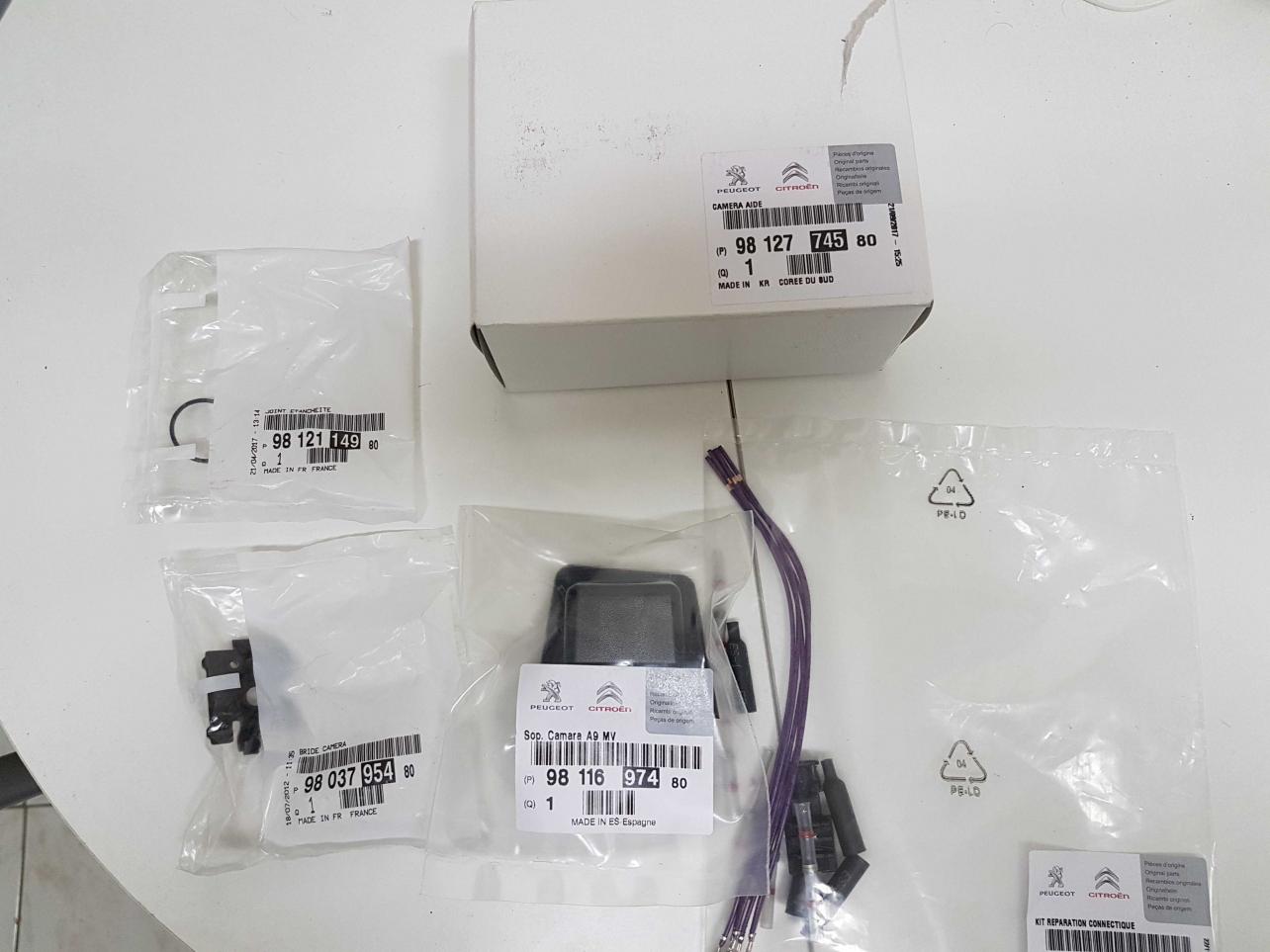

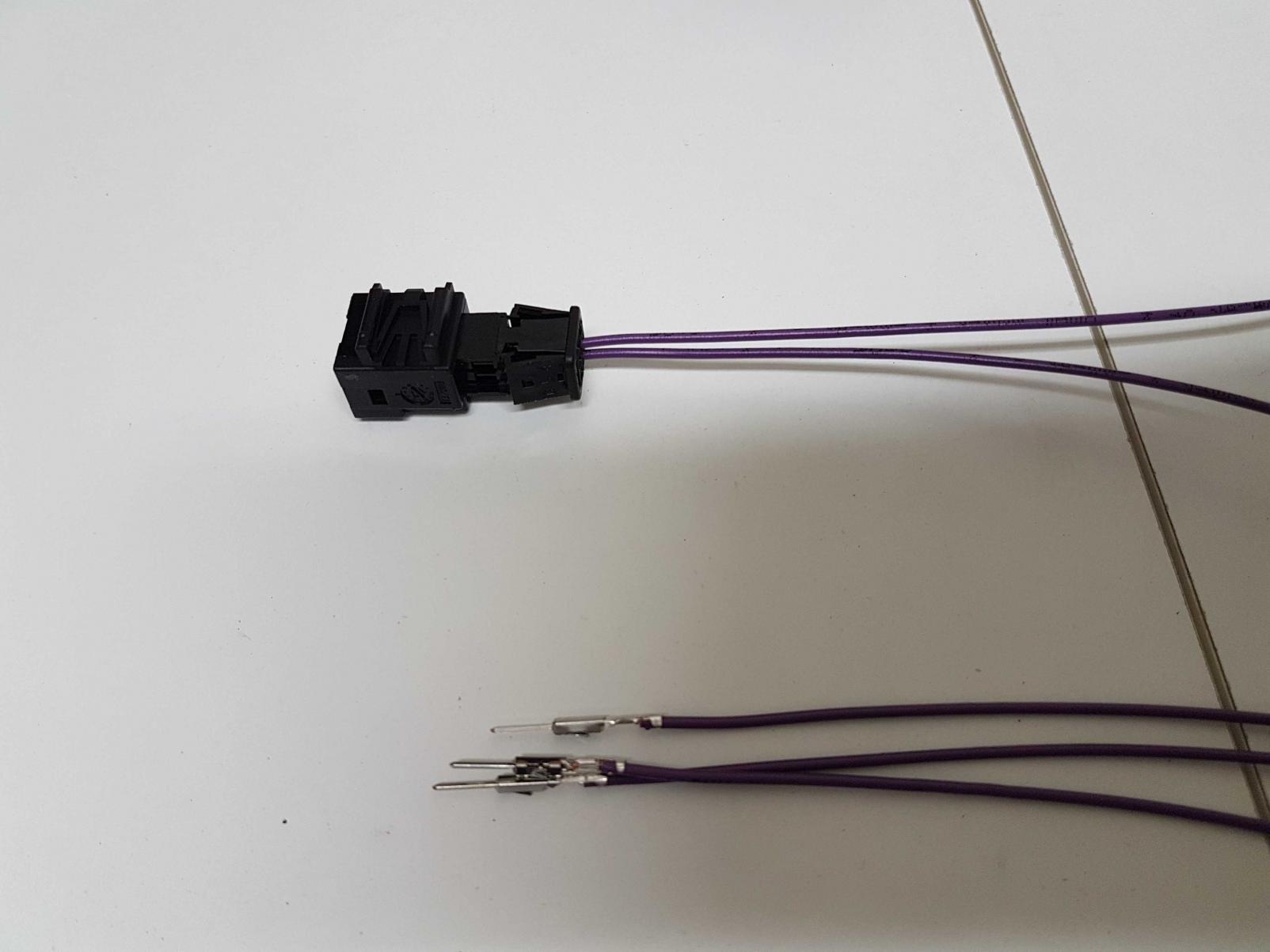

    les pieces de la caméra reçu

    Cliquez sur l'image pour l'afficher en taille normale

Nom : f9121698c2fdaddfe2c1fc9d7481a9f5.jpg
Affichages : 10
Taille : 89.5 Ko
ID : 19319

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 87c4171c25e710835804dcf46dddb486.jpg
Affichages : 11
Taille : 79.2 Ko
ID : 19320

    Cliquez sur l'image pour l'afficher en taille normale

Nom : b01cf1c46e5bb4d600d5a765f462ea5b.jpg
Affichages : 9
Taille : 85.8 Ko
ID : 19321

    Cliquez sur l'image pour l'afficher en taille normale

Nom : aef7f6ceed59ec8292b4e62f96430ee5.jpg
Affichages : 10
Taille : 89.6 Ko
ID : 19322

    Cliquez sur l'image pour l'afficher en taille normale

Nom : e7637bf94d09c6c3aa277ffd32257db5.jpg
Affichages : 9
Taille : 82.5 Ko
ID : 19323

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 50463702e26cc7be9e881af46bd0f010.jpg
Affichages : 9
Taille : 95.4 Ko
ID : 19324

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 31435e8c52069b75ef3bfba7d8f54c90.jpg
Affichages : 11
Taille : 81.8 Ko
ID : 19325

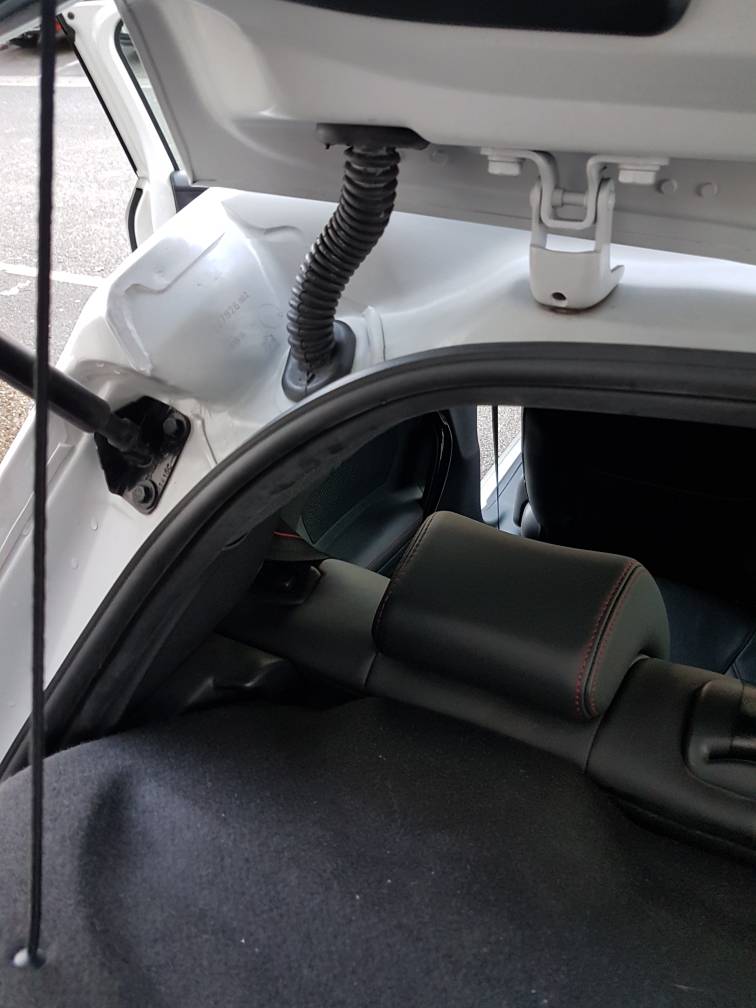

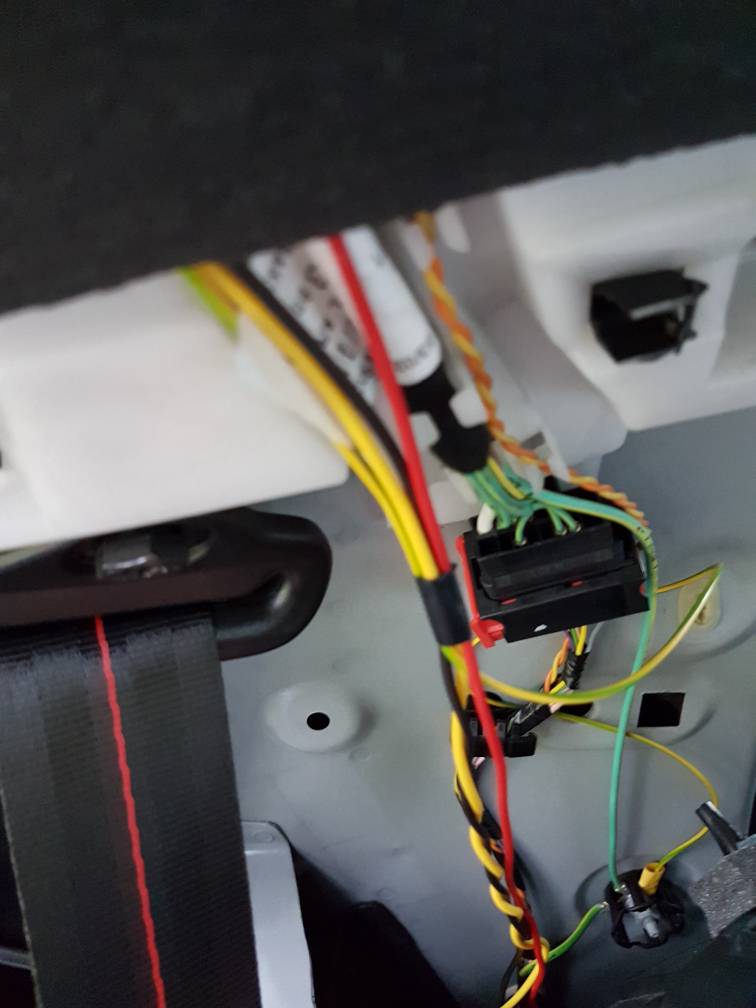

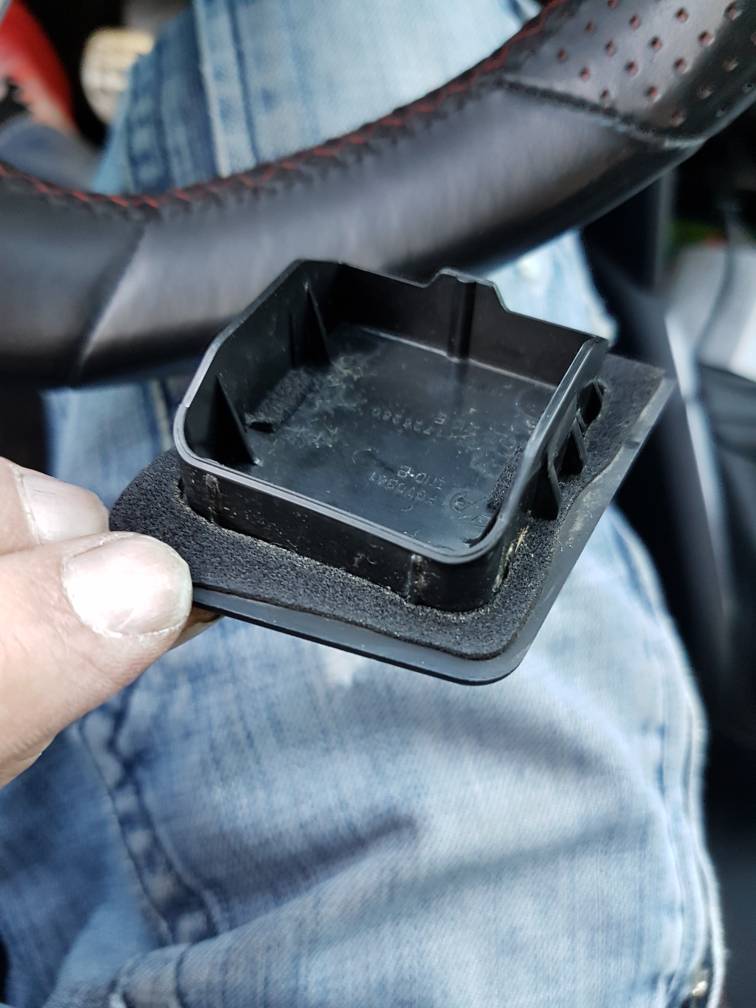

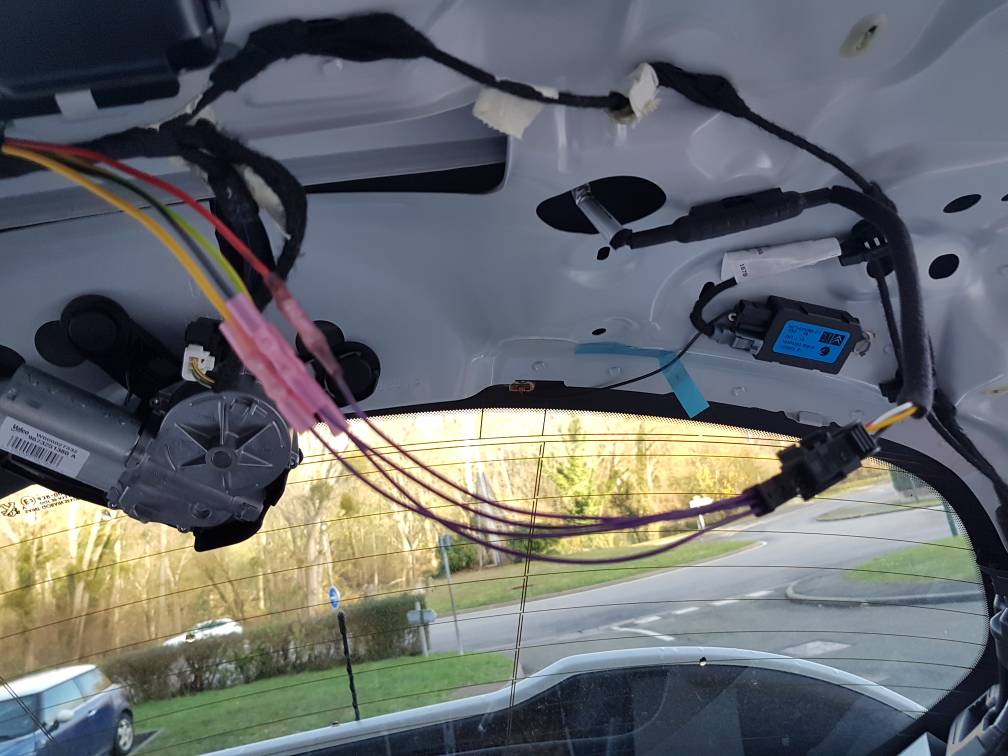

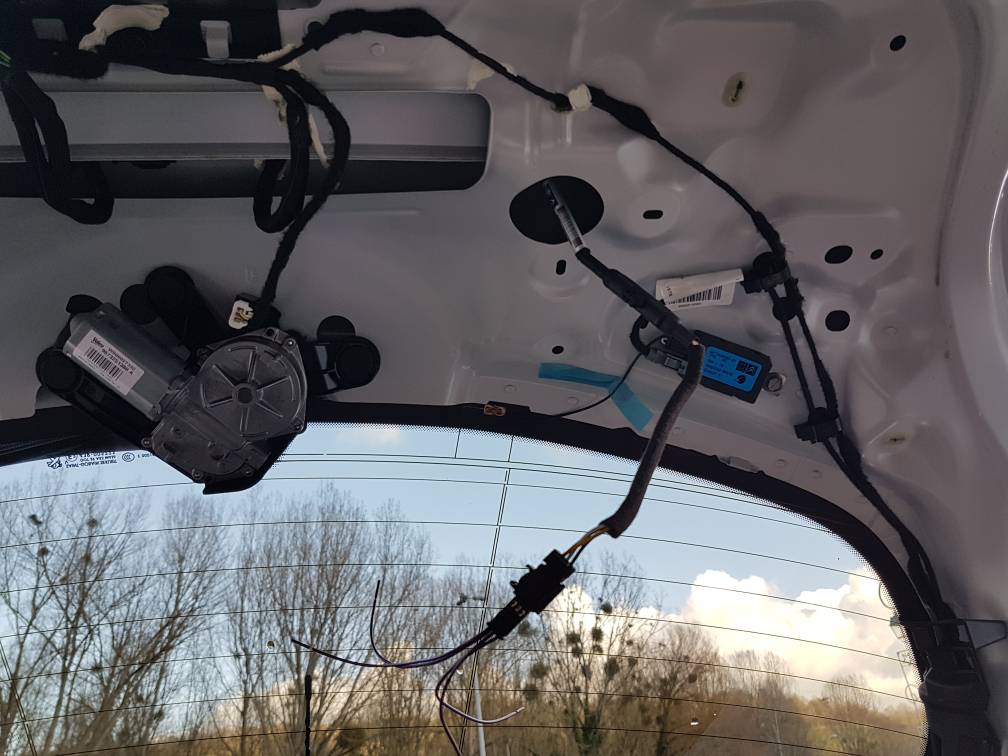

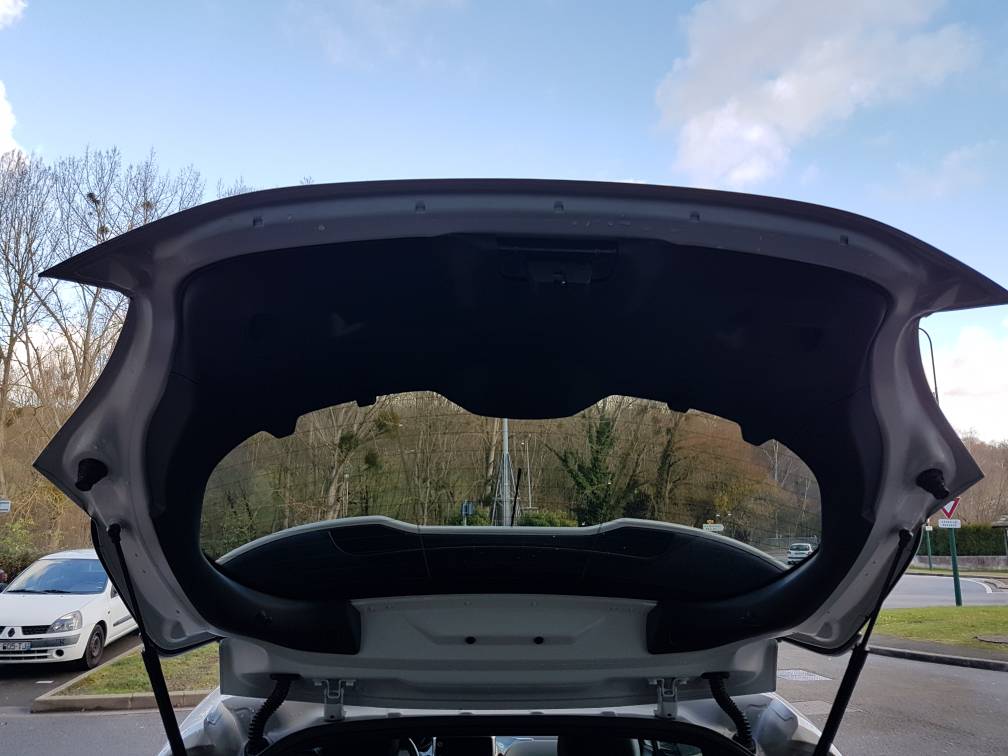

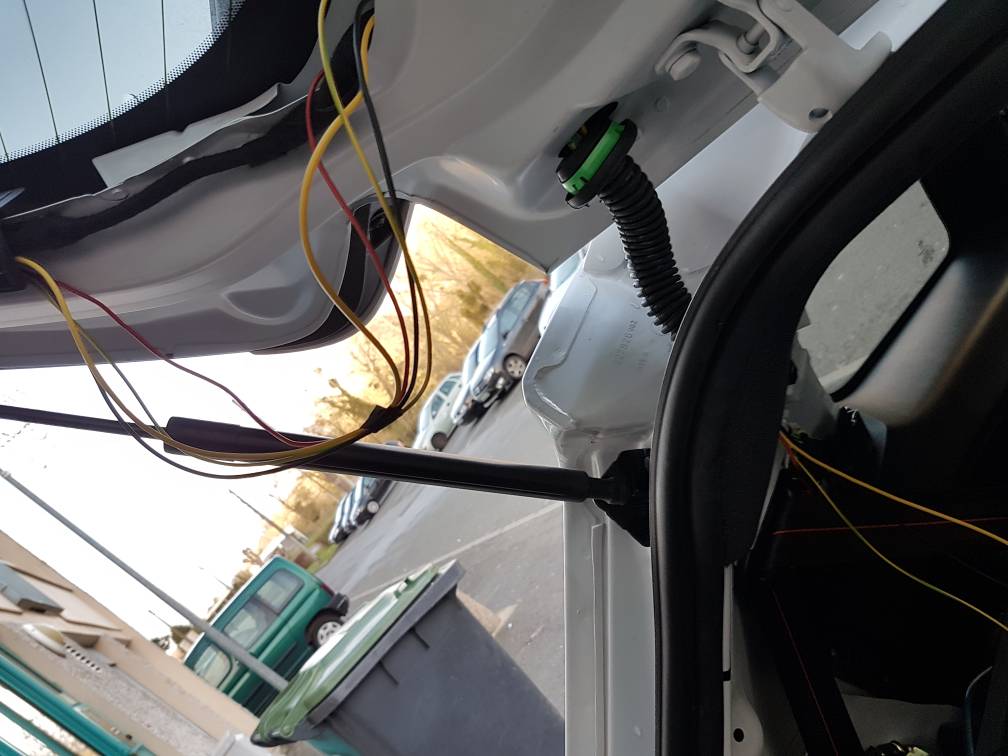

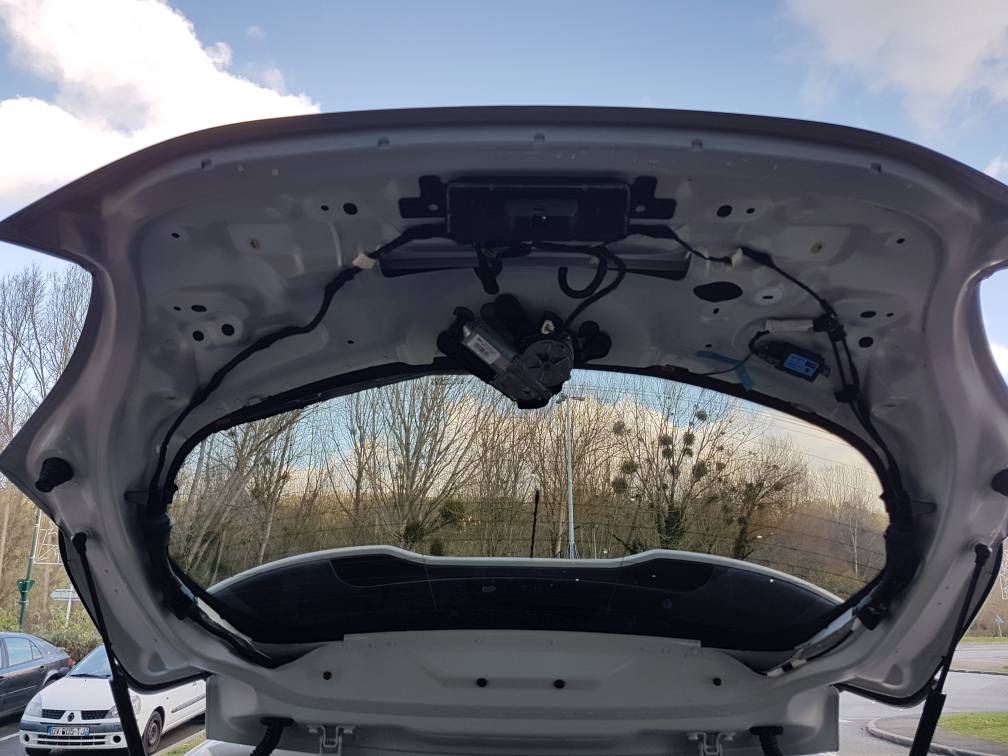

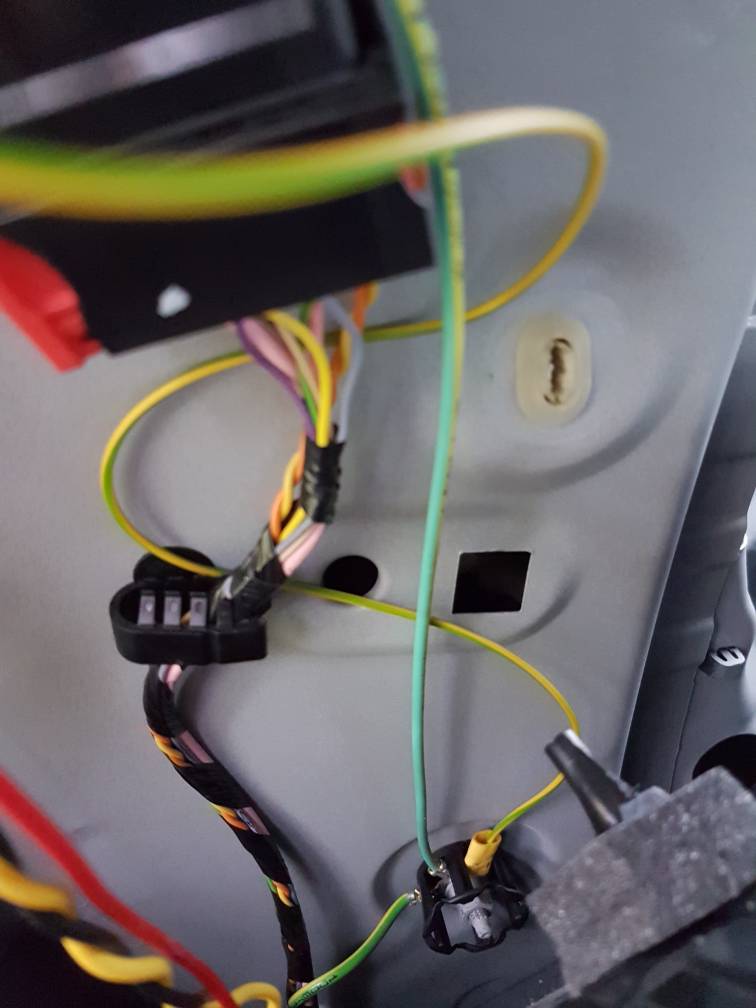

    l'installation dans la voiture

    Cliquez sur l'image pour l'afficher en taille normale

Nom : c34f4655bc98caadb319a7d8e8126a5e.jpg
Affichages : 9
Taille : 68.6 Ko
ID : 19326

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 212680f31407427d0800849c0ff54220.jpg
Affichages : 8
Taille : 83.1 Ko
ID : 19327

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 36e866ac4420d0544ccd2d3ded6b8d11.jpg
Affichages : 9
Taille : 28.8 Ko
ID : 19328

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 0d0a35e3b0a875c6db405ded68e009d7.jpg
Affichages : 10
Taille : 70.0 Ko
ID : 19334

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 92c6d9c758e8e04957524bd68b70e090.jpg
Affichages : 8
Taille : 34.3 Ko
ID : 19329

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 2baae0d513434b99810d71de151c278e.jpg
Affichages : 10
Taille : 43.7 Ko
ID : 19330

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 10b2377bb779e392b21cf6cea0148a4f.jpg
Affichages : 8
Taille : 36.2 Ko
ID : 19335

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 2259f3662293e8c8bd2e658a85ee4477.jpg
Affichages : 9
Taille : 87.9 Ko
ID : 19331

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 46ed8d9bc209b58bbf04d1dd1d91e4ac.jpg
Affichages : 12
Taille : 87.0 Ko
ID : 19337

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 0b75ee0b31aa10efd8ddf20ec3a6a914.jpg
Affichages : 9
Taille : 59.2 Ko
ID : 19332

    Cliquez sur l'image pour l'afficher en taille normale

Nom : c6cf4bcb95c02470b182cc8c3fee3dcc.jpg
Affichages : 9
Taille : 73.5 Ko
ID : 19338

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 307357ebb10190fccac1aed8794144c4.jpg
Affichages : 10
Taille : 48.8 Ko
ID : 19333

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 21ce2672215b702d8b80ff23d4892d3f.jpg
Affichages : 8
Taille : 50.6 Ko
ID : 19336

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 20191024_153444 (1).jpg
Affichages : 11
Taille : 89.5 Ko
ID : 19339

    Nom : 20191024_153517 (1).jpg
Affichages : 91
Taille : 41.6 Ko

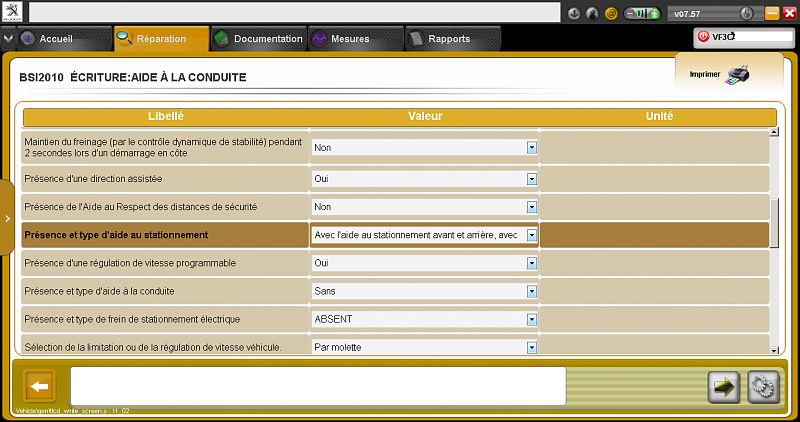

    le télécodage bsi

    dans l'outils de diagnostic:
    sélectionner le menu "réparation"
    sélectionner le calculateur "BSI 2010"
    sélectionner le menu "réparation"
    sélectionner le menu "Télécodage"
    sélectionner le menu "Télécodage avec visualisation des paramètres"
    sélectionner le menu "Télécodage manuel"
    sélectionner le menu "Aide a la conduite"

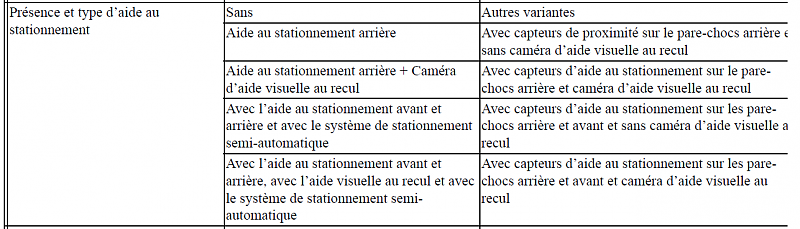

    sélectionner la ligne "présence et type d'aide au stationnement"
    sélectionner la valeur "Aide au stationnement arriéré + caméra d'aide visuelle au recul"

    Nom : bsi 208 gti camera.PNG
Affichages : 91
Taille : 120.8 Ko

    Nom : bsi.PNG
Affichages : 88
Taille : 252.2 Ko


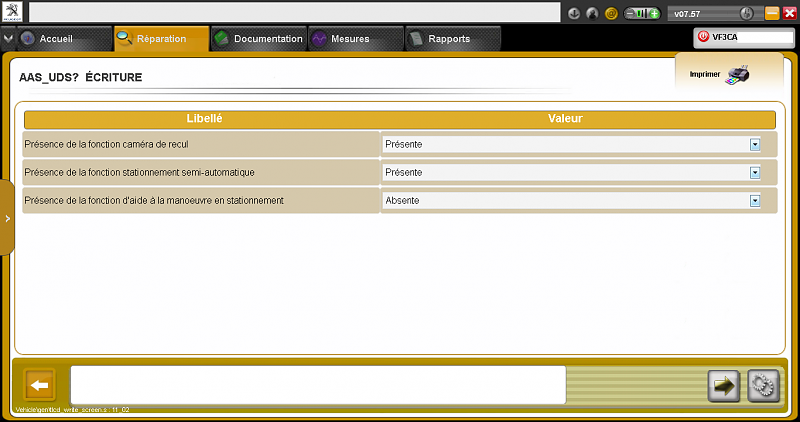

    telecodage AAS


    dans l'outils de diagnostic:
    sélectionner le menu "réparation"
    sélectionner le calculateur "AAS"
    sélectionner le menu "réparation"
    sélectionner le menu "Télécodage"
    sélectionner le menu "Télécodage avec visualisation des paramètres"
    sélectionner le menu "Télécodage manuel"
    sélectionner la ligne "présence de la fonction camera de recul"
    sélectionner la valeur "Etat présent"

    Nom : aas.PNG
Affichages : 94
Taille : 208.8 Ko

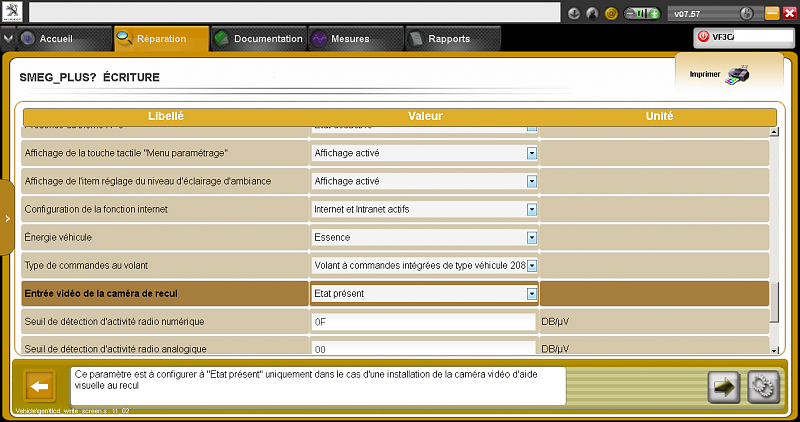

    télécodage sur smeg+i v2

    dans l'outils de diagnostic:
    sélectionner le menu "réparation"
    sélectionner le calculateur "SMEG_PLUS"
    sélectionner le menu "réparation"
    sélectionner le menu "Télécodage"
    sélectionner le menu "Télécodage avec visualisation des paramètres"
    sélectionner le menu "Télécodage manuel"
    sélectionner le menu "Configuration du menu de personnalisation"
    sélectionner la ligne "Entrée video de la caméra de recul"
    sélectionner la valeur "Etat présent"

    attention pour télécoder le smeg+i v2 il faut une version officiel de diagbox connecter a internet
    Nom : smeg plus.PNG
Affichages : 88
Taille : 253.2 Ko

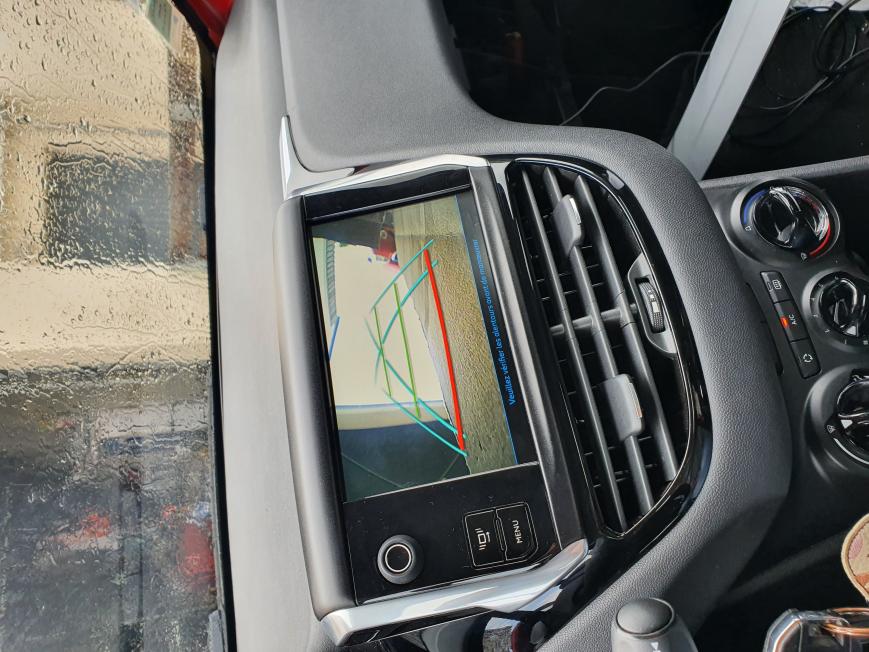

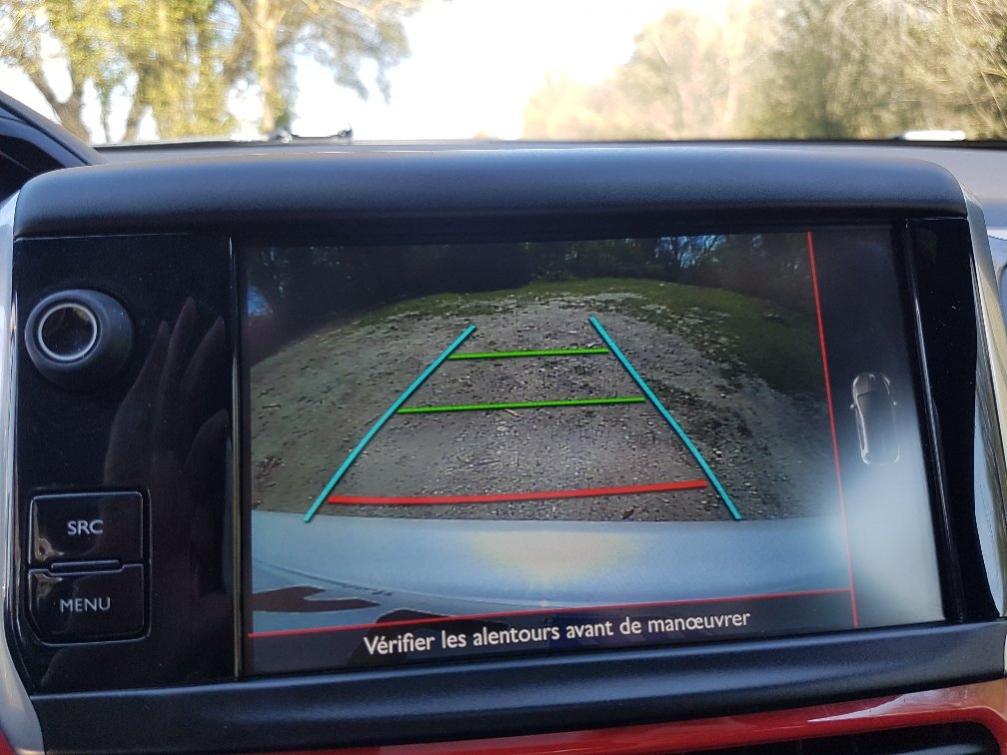

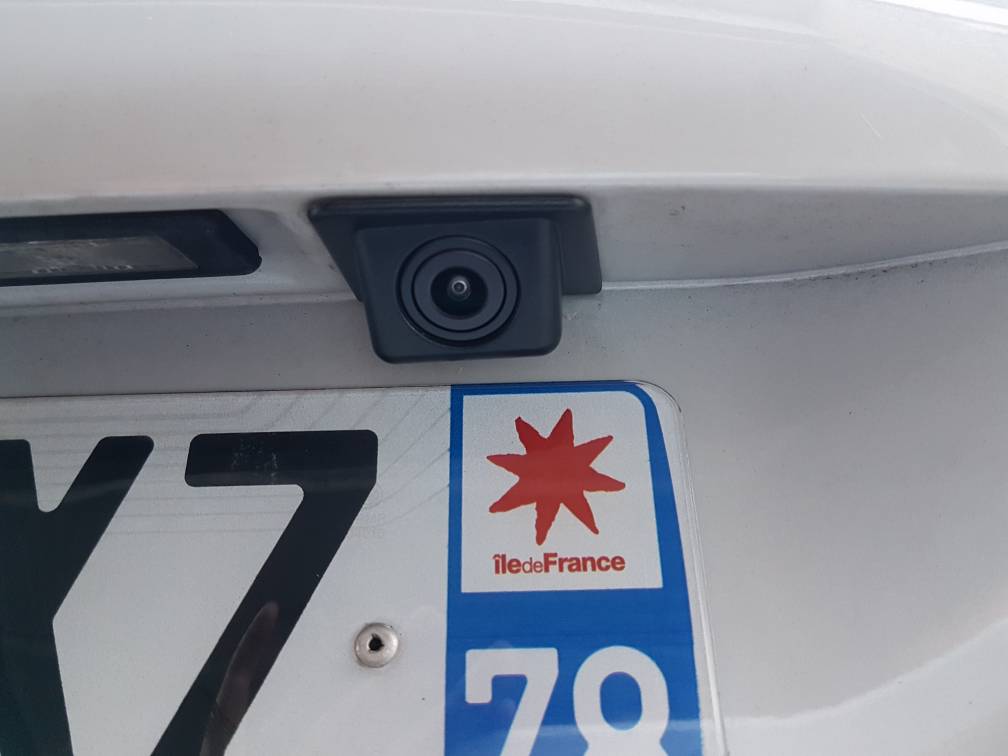

    le rendu final

    Cliquez sur l'image pour l'afficher en taille normale

Nom : 7f28ceb9666d3a470b186ad1d3cc0e19.jpg
Affichages : 4
Taille : 92.6 Ko
ID : 19364
    Dernière édition par darkjojo78; 03/05/2021 à 17:11

  2. #2
    Membre enregistré Nouveau Membre
    Inscrit
    26/05/2021
    Localisation
    Lyon
    Messages
    3
    Véhicule
    Peugeot 208 GTi Perla Nera
    Kilométrage
    44000
    Mentionné
    0 Post(s)
    Taggué
    Sujet(s)
    Merci pour ton post détaillé.
    Je vais peut-être faire cette installation par la suite. Combien de temps pour faire l'ensemble de l'installation ?

  3. #3
    Membre enregistré Routard Avatar de darkjojo78
    Inscrit
    09/03/2015
    Localisation
    78 Yvelines
    Messages
    1 201
    Véhicule
    Peugeot 208 GTi Blanche Perle Nacrée
    Kilométrage
    84000
    Mentionné
    107 Post(s)
    Taggué
    Sujet(s)
    Citation Envoyé par louismax Voir le message
    Merci pour ton post détaillé.
    Je vais peut-être faire cette installation par la suite. Combien de temps pour faire l'ensemble de l'installation ?
    J'ai du prendre une journée plus ou moins

    Envoyé de mon SM-G930F en utilisant Tapatalk

  4. #4
    Membre enregistré Membre Professionnel Avatar de TurboSnake
    Inscrit
    23/09/2015
    Localisation
    IDF
    Messages
    807
    Véhicule
    Peugeot 208 GTi BPS Ice Silver
    Kilométrage
    37000
    Mentionné
    45 Post(s)
    Taggué
    Sujet(s)
    Super tuto
