05/05/2020, 14:20
Cronff

Voui, c'est vrai!
J'me goure tout le temps ^^
05/05/2020, 18:32
darkjojo78

J'ai mal régler mon identifiant 348 pour récupérer le rapport de boîte engagé, ce matin j'avais que la marche arrière et le point mort sur l'écran. Demain je re test en allant au boulot.

Envoyé de mon SM-G930F en utilisant Tapatalk
05/05/2020, 20:51
Hugo

Citation:

Envoyé par darkjojo78

Le montage est simple si tu réutilise les mêmes paramètres que moi, vu que sa fonctionne pour toute les 208 . C'est pas des paramètres spéciales pour un modèle de calculateur, on est sur un standard pour les peugeot. La chose qui peut freiner c'est le prix et avoir un ordinateur portable pour le programme dans la voiture

Envoyé de mon SM-T113 en utilisant Tapatalk

Et comme je suis pas copain avec la programmation...
Effectivement le prix est cher... Va falloir que je trouve une autre solution X)
06/05/2020, 08:45
darkjojo78

Le test du matin est concluant, je vais essayé de mettre une vidéo

Envoyé de mon SM-G930F en utilisant Tapatalk
06/05/2020, 16:20
darkjojo78

voila le rendu en vidéo, la camera est placé au niveau de ma tête

https://youtu.be/7VqBD-d79hA
06/05/2020, 17:35
Cronff

Sympatique dis donc!
Et plutôt accessible le changement de mode.

Beau travail B-)
06/05/2020, 17:44
Ilko

J'adore le shift light, par contre le gros N (point mort) au rétrogradage un peu moins
Tu as bien bossé
06/05/2020, 17:55
darkjojo78

Citation:

Envoyé par Ilko

J'adore le shift light, par contre le gros N (point mort) au rétrogradage un peu moins
Tu as bien bossé

Le problème est que le rapport est pas considéré comme engagé tant qu'on a le pied sur la pédale de l'embrayage et on a pas une boite automatique ou une boite de rallye

Envoyé de mon SM-G930F en utilisant Tapatalk
06/05/2020, 18:00
darkjojo78

Citation:

Envoyé par Cronff

Sympatique dis donc!
Et plutôt accessible le changement de mode.

Beau travail B-)

Heureusement que c'est accessible, après je peu paramètre l'affichage des pages dans différents conditions en automatique

Envoyé de mon SM-G930F en utilisant Tapatalk
06/05/2020, 19:12
Cronff

Comme par exemple passer sur le mode où tu affiches les températures à partir de certaines valeurs?
06/05/2020, 19:29
darkjojo78
oui toute a fait, j'ai traduit la notice pour la configuration des pages .

Fonction de changement de page automatique:
Les uSDM100 / 102, SDM300 / 500 peuvent être configurés pour basculer automatiquement jusqu'à 4 pages d'affichage en fonction des conditions.
Pour activer les pages automatiques, le paramètre de page approprié doit être défini sur le numéro de page souhaité, comme indiqué devant le nom de la page dans l'onglet Pages.
- page préchauffage: cette page s'affiche lorsque le canal de données réglé sur la fonction "Temp. Eau" est inférieur à la valeur Temp . Eau min .
- Page normale: cette page s'affiche lorsque le canal de données réglé sur la fonction "Temp. Eau" est supérieur à la valeur Temp . Eau min .
- Page de course: Cette page sera affichée lorsque le canal de données qui est réglé sur la fonction "Tps" est au-dessus de la valeur Min Tps ou lorsque le canal de données qui est réglé sur la fonction "Map" est au-dessus de la valeur Min Map et en même temps, le canal de données réglé sur la fonction "Rpm" est supérieur à la valeur Min Rpm .
- Page d'erreur: Cette page s'affiche lorsque l'un des canaux de données définis sur la fonction "Sensor Faultxx" est différent de 0.
Contrôle de la façon dont les pages sont commutées:
Il y a 2 façons de contrôler l'allumage des pages sur l'uSDM100 / 102
- Avec le bouton du bas sur l'appareil. Une simple pression passe à la page suivante. Un appui long revient à la première / page d'accueil.
- Avec une valeur de canal de données en définissant sa fonction sur Contrôle de page. Chaque fois que la valeur du canal change, le numéro de page correspondant s'affiche. Si la valeur n'est pas valide, la dernière page affichée sera affichée.
Limiter les pages disponibles pour le pilote:
Ce paramètre permet de limiter les pages que le conducteur peut voir et faire défiler pendant que le véhicule est en mouvement.Lorsque le canal de données réglé sur la fonction "Vitesse de conduite" ou "Vitesse au sol" est supérieur à 5 km / h, seules les pages avec des chiffres en dessous des Pit Pages La valeur de départ peut être affichée.
Si la valeur de réglage est 0, toutes les pages sont disponibles pendant la conduite.

Le paramètre d' affichage de l'écran de démarrage détermine la durée d'affichage de l'écran de démarrage.
Le paramètre Seuil de luminosité nocturne détermine le niveau de lumière ci-dessous auquel la luminosité de l'écran sera réduite pour améliorer la conduite de nuit.
La température minimale de l'eau, la température minimale, la carte minimale et le régime minimal sont réglables dans la configuration des fonctions .
06/05/2020, 21:46
Dylan78

C'est quand même génial ce que tu a réussi a faire.
Dommage que le boîtier soit si chère. Est ce que sa serait possible de le mettre sur un appareil Android genre l'autodio dasaita ?

En tout cas bravo pour ton travail et si tu a besoin d'une phase 2 n'hésite pas, ont habite pas loin [emoji106]

Envoyé de mon POT-LX1 en utilisant Tapatalk
06/05/2020, 21:56
darkjojo78

Citation:

Envoyé par Dylan78

C'est quand même génial ce que tu a réussi a faire.
Dommage que le boîtier soit si chère. Est ce que sa serait possible de le mettre sur un appareil Android genre l'autodio dasaita ?

En tout cas bravo pour ton travail et si tu a besoin d'une phase 2 n'hésite pas, ont habite pas loin [emoji106]

Envoyé de mon POT-LX1 en utilisant Tapatalk

Avec Android sa serait possible sur l'application torque si tu peux le mettre sur ton dasaita. Après il me resterait plus qu à déchiffrer les trames du diagbox sur ta ph2

Envoyé de mon SM-G930F en utilisant Tapatalk
06/05/2020, 22:32
Cronff
Citation:
Envoyé par darkjojo78

oui toute a fait, j'ai traduit la notice pour la configuration des pages .

Fonction de changement de page automatique:
Les uSDM100 / 102, SDM300 / 500 peuvent être configurés pour basculer automatiquement jusqu'à 4 pages d'affichage en fonction des conditions.
Pour activer les pages automatiques, le paramètre de page approprié doit être défini sur le numéro de page souhaité, comme indiqué devant le nom de la page dans l'onglet Pages.

page préchauffage: cette page s'affiche lorsque le canal de données réglé sur la fonction "Temp. Eau" est inférieur à la valeur Temp . Eau min .
Page normale: cette page s'affiche lorsque le canal de données réglé sur la fonction "Temp. Eau" est supérieur à la valeur Temp . Eau min .
Page de course: Cette page sera affichée lorsque le canal de données qui est réglé sur la fonction "Tps" est au-dessus de la valeur Min Tps ou lorsque le canal de données qui est réglé sur la fonction "Map" est au-dessus de la valeur Min Map et en même temps, le canal de données réglé sur la fonction "Rpm" est supérieur à la valeur Min Rpm .
Page d'erreur: Cette page s'affiche lorsque l'un des canaux de données définis sur la fonction "Sensor Faultxx" est différent de 0.

Contrôle de la façon dont les pages sont commutées:
Il y a 2 façons de contrôler l'allumage des pages sur l'uSDM100 / 102

Avec le bouton du bas sur l'appareil. Une simple pression passe à la page suivante. Un appui long revient à la première / page d'accueil.
Avec une valeur de canal de données en définissant sa fonction sur Contrôle de page. Chaque fois que la valeur du canal change, le numéro de page correspondant s'affiche. Si la valeur n'est pas valide, la dernière page affichée sera affichée.

Limiter les pages disponibles pour le pilote:
Ce paramètre permet de limiter les pages que le conducteur peut voir et faire défiler pendant que le véhicule est en mouvement.Lorsque le canal de données réglé sur la fonction "Vitesse de conduite" ou "Vitesse au sol" est supérieur à 5 km / h, seules les pages avec des chiffres en dessous des Pit Pages La valeur de départ peut être affichée.
Si la valeur de réglage est 0, toutes les pages sont disponibles pendant la conduite.

Le paramètre d' affichage de l'écran de démarrage détermine la durée d'affichage de l'écran de démarrage.
Le paramètre Seuil de luminosité nocturne détermine le niveau de lumière ci-dessous auquel la luminosité de l'écran sera réduite pour améliorer la conduite de nuit.
La température minimale de l'eau, la température minimale, la carte minimale et le régime minimal sont réglables dans la configuration des fonctions .
Ha oui c'est quand même bien pensé, y a une vraie recherche soft derrière je comprends mieux le prix.
C'est un produit abouti en tous cas

Concernant le dashboard MM, je suis surpris effectivement qu'il n'y ait pas de température ou pression d'huile.
Après, en Rallye ça va tellement vite qu'à mon avis t'as pas le temps de regarder. Contrairement à la piste, ou tu fonctionnes aux repères, tu peux donc checker régulièrement
07/05/2020, 21:43
mfc

Citation:

Envoyé par darkjojo78

lecture complet du bus can pour trouver d'autre id

Code:

072 5 02 00 00 00 00 / CMM / demande antidem 0a8 5 04 / BSI / reponse antidem 208 8 00 00 49 00 0C 32 00 32 / CMM / info moteur dyn 1 2f5 7 e5 00 20 7f ff 00 11 2eb 4 ff d8 10 97 305 6 ff d7 01 87 26 01 / HDC-CAV / info angle volant 30d 8 00 00 00 00 00 00 00 00 / ABS 348 8 00 32 2f 3e 01 03 00 40 / CMM / info moteur dyn 2 34d 8 00 23 fa fa 00 0e 00 ff / ABS / etat esp 38d 7 00 00 00 00 af f4 47 / ABS / info dynamique 3cd 8 00 04 00 00 00 22 60 fe / ABS 3f2 8 00 00 00 00 00 00 00 00 40d 8 00 00 00 00 00 00 00 0f 412 8 18 00 00 00 00 5d 00 00 / BSI / bsi info chassis 432 8 81 11 40 fe 00 08 3d 52 / BSI / 44d 8 00 00 00 00 00 00 00 00 / ABS / info vitesse roues 452 6 00 00 00 03 00 00 468 6 20 09 00 02 70 00 / CMM / info moteur dyn 3 46e 2 6e 80 488 8 6f ab 58 84 1e 5d ff 3c / CMM-BSI / info moteur gen 48e 4 00 00 00 00 492 6 43 41 35 46 55 38 495 3 ff 00 20 / DAE 4b2 8 46 57 30 30 38 31 33 31 4d2 3 56 46 33 4f2 8 72 88 a0 10 5b 5a aa 0a 50d 8 00 00 00 00 00 92 80 63 / ABS /ecu status 50e 8 00 00 00 12 00 00 ff 27 / CMM /ecu status 532 6 8b f2 70 00 00 00 552 8 09 86 41 f6 01 26 c8 fe / BSI 56e 3 f0 00 00 572 8 59 80 69 40 80 20 00 00 588 8 fe ff 00 00 00 54 00 06 / CMM 592 8 2d 5e 00 0e 94 11 51 88 / CMM-BSI 5b2 8 00 00 78 80 00 02 00 00 5ed 3 ff ff ff / CLIM / ecu infos 5ee 4 fc ff 9e 08 608 8 03 22 0b 00 ff ff ff ff / CMM / eobd 612 8 80 20 01 27 02 86 04 10 / BSI / 72b 6 00 00 00 00 00 00 788 8 00 00 00 00 00 40 00 00 / CMM /infos cmm supervision 78d 8 00 00 00 00 00 00 00 02 792 8 00 00 00 00 00 40 00 01 / BSI / 795 6 00 00 00 00 00 00

source id Peugeot qui m'aide a les déchiffré https://github.com/prototux/PSA-CANb...ster/FRAMES.md

on connait
6a8 demande pour accéder à ecu CMM par diagbox
688 réponse de ecu CMM pour diagbox
488 réponse de ecu CMM
7df demande par obd
7e8 réponse pour obd

Because your car use a MEDV17.4.2 ecu, you need this document which contain all the infos you need:
Funktionsrahmen MED17.4.2 PSA FRM_14-446.984_I12.1_1_EN.pdf

Marco
09/05/2020, 12:48
darkjojo78

Citation:

Envoyé par mfc

Because your car use a MEDV17.4.2 ecu, you need this document which contain all the infos you need:
Funktionsrahmen MED17.4.2 PSA FRM_14-446.984_I12.1_1_EN.pdf

Marco

where can i find the pdf file?
does he have all the info of the can bus?
do you know id hex for battery voltage?

ID Hex can bus peugeot

208 bit 1+2 - régime moteur
208 bit 3 - couple moteur
208 bit 4 - position pédale accélération
208 bit 5 - contact pédale de frein

305 bit 1+2 - angle du volant

348 bit 1 - rapport boite de vitesse engage

38D bit 1+2 - vitesse véhicule ABS
38D bit 3+4 - distance parcourue depuis démarrage ABS
38D bit 5 - accélération longitudinale ABS

44D bit 1+2 - vitesse véhicule
44D bit 3+4 - vitesse roue arriéré gauche
44D bit 5+6 - vitesse roue arriéré droite

488 bit 1 - température d'eau moteur
488 bit 2 - consommation de carburant
488 bit 3 - consigne ralenti régime moteur
488 bit 6 - température d'huile moteur
488 bit 8 - température d'air admission
15/06/2020, 18:33
darkjojo78

1 fichier(s) joint(s)

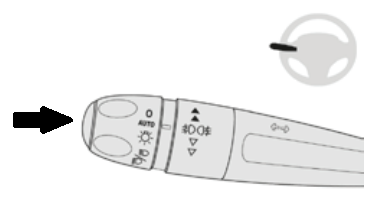

petit new je vais essai paramétré le bouton au bout du commodo d’éclairage non utiliser sur la 208 pour faire défiler les pages du dashboard.

Fichier joint 17394
16/06/2020, 09:49
Cronff

Bonne idée :)
En temps normal, il est utilisé pour la reconnaissance vocale (même sur la 206 RC, avec le RT3 monochrome GPS ^^). Il est aussi utilisé par Android Auto pour le "OK Google".

Donc regardes s'il n'y a pas ce genre de signal :-)
16/06/2020, 16:09
darkjojo78

Citation:

Envoyé par Cronff

Bonne idée :)
En temps normal, il est utilisé pour la reconnaissance vocale (même sur la 206 RC, avec le RT3 monochrome GPS ^^). Il est aussi utilisé par Android Auto pour le "OK Google".

Donc regardes s'il n'y a pas ce genre de signal :-)

sur ma 208 avec le smeg+v1 , le bouton ne fait rien et j'ai rien trouve sur le réseau can. bon pas grave c'est un échec.
16/06/2020, 18:42
Cronff

J'ai un smeg "maison".
C'est bien un Smeg (MagnetiMarelli) et pas un Navi (je crois qeu c'est comme ça que ça s'appelle, Continental).

J'ai une phase 2, la différence est peut-être là.
Dommage, ce bouton était mappé sur la 206 :/
17/07/2020, 21:54
darkjojo78

2 fichier(s) joint(s)

j'ai compris pourquoi je trouvais pas le bouton sur le réseau. j'ai oublier une chose c'est que le réseau multiplexe a différend réseau can bus qu'il fonctionne a des vitesse différente

Fichier joint 18026

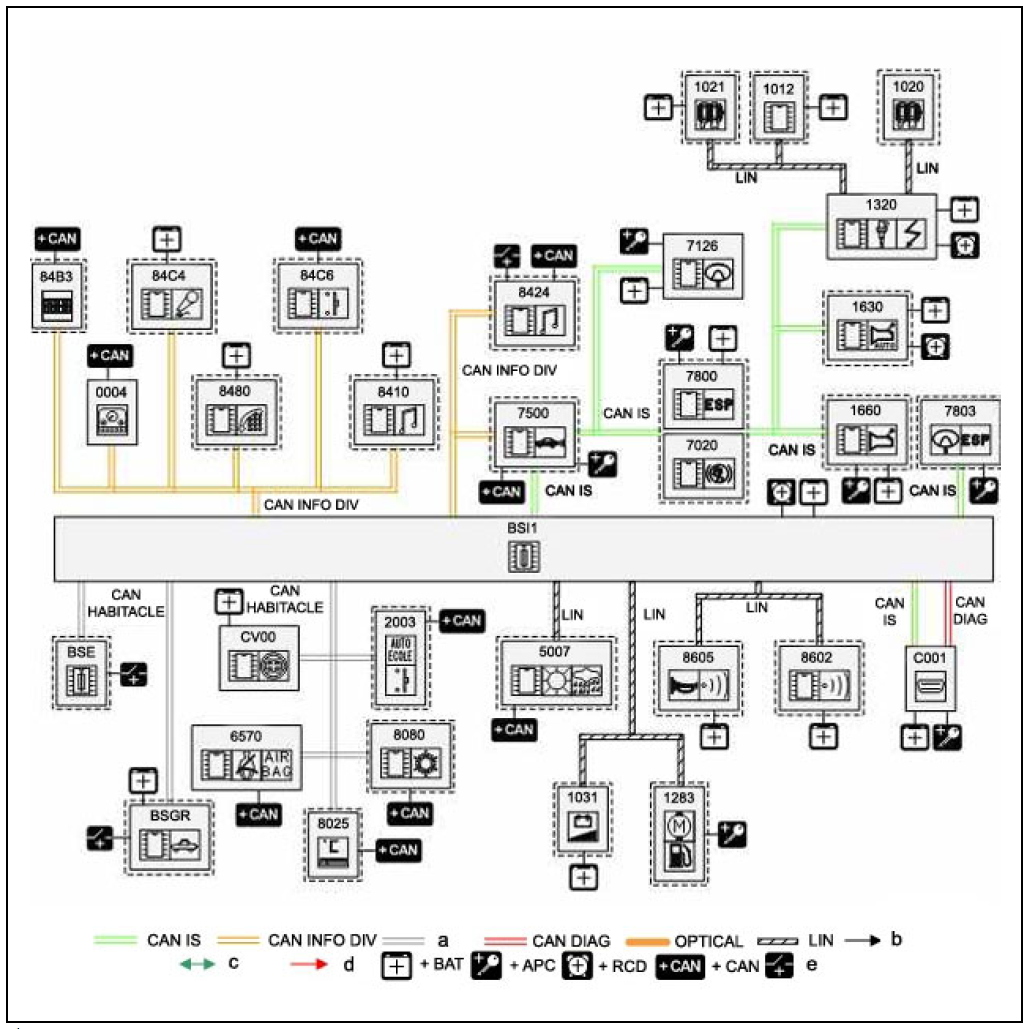

Controller Area Network: CAN

le réseau CAN de la 208

CAN IS (500kbits/s) inter système
CAN HABITACLE (125kbits/s)
CAN INFO DIV (125kbits/s) information et divertissement
CAN DIAG (500kbits/s) diagnostique
LIN (19,2kbits/s)

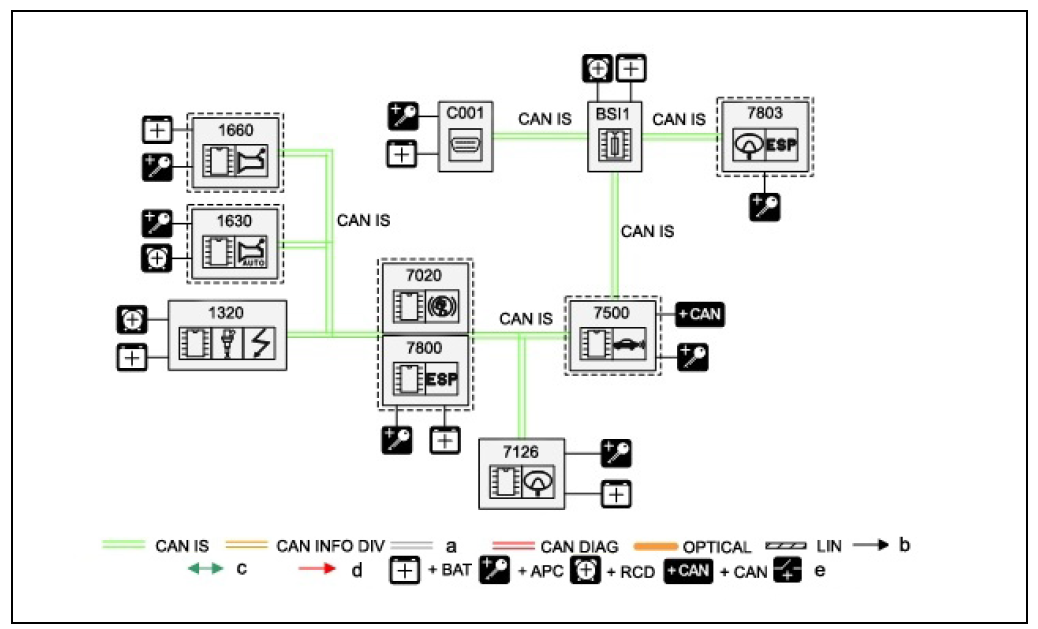

j'utilise que le 500kbits/s pour lire les info du CAN IS et non le 125kbits/s du CAN HABITACLE ou se trouve les infos des boutons

Fichier joint 18027

le réseau Can de la 308

CAN IS (500kbits/s) inter système
CAN HABITACLE (125kbits/s)
CAN INFO DIV (125kbits/s) information et divertissement
CAN LAS liaison au sol
CAN CAR (125kbits/s) carrosserie
CAN DIAG (500kbits/s) diagnostique
LIN (19,2kbits/s)

ancien réseau CAN

CAN IS (500kbits/s) inter système
CAN CONF (125kbits/s) confort
CAN CAR (125kbits/s) carrosserie
CAN DIAG (500kbits/s) diagnostique
LIN (19,2kbits/s)
20/07/2020, 14:29
Cronff

Bonne nouvelle, et bien vu!
Fallait y penser :o
27/07/2020, 07:52
darkjojo78

J'ai peut être trouvé d autre info sur git https://git.prototux.net/reverse-eng...l&state=opened
Mais je peut pas test, tant que j'ai pas récupéré ma voiture

Envoyé de mon SM-G930F en utilisant Tapatalk
28/07/2020, 13:18
darkjojo78

Je test sur la 108 qu'on ma prêt mon afficheur.
https://uploads.tapatalk-cdn.com/202...4512ecf138.jpg

Envoyé de mon SM-G930F en utilisant Tapatalk
28/07/2020, 13:52
Cronff

Code différent pour la température d'huile sur la 108 alors?
28/07/2020, 16:12
darkjojo78

Citation:

Envoyé par Cronff

Code différent pour la température d'huile sur la 108 alors?

Je pense plutôt qu'il y a pas de sonde sur ce moteur 1.0 vti. Faudrait que je regarde avec diagbox

Envoyé de mon SM-G930F en utilisant Tapatalk
29/07/2020, 13:29
darkjojo78

Après lecture avec le diagbox . Il y a aucune info de température d'huile sur ce moteur 1.0 vti . Il y a même très peu d'info sur ce calculateur à récupéré

Envoyé de mon SM-G930F en utilisant Tapatalk
29/07/2020, 15:51
Cronff

Me semblait que sur nos THP non plus on n'avait pas de température d'huile, mais une température calculée.

Me trompe-je?
29/07/2020, 17:14
darkjojo78

Citation:

Envoyé par Cronff

Me semblait que sur nos THP non plus on n'avait pas de température d'huile, mais une température calculée.

Me trompe-je?

Sur les thp ta une sonde qui fait la mesure du niveau d'huile par la température. Une fois le niveau fait elle sert pour la température d'huile. L'info est bien diffusé sur le réseau en continue. Sur la 208 il y a pas d'afficheur pour l affichée

Envoyé de mon SM-G930F en utilisant Tapatalk
30/07/2020, 08:53
Cronff

Ha ok je pensais qu'il y avait 2 types de capteurs: un qui ne faisait que le niveau (sur notre 208), et un qui faisait les 2 (508).
J'ai vu une jauge sur une 508 I, hybride diesel, j'étais dégoûté!
30/07/2020, 12:58
darkjojo78

1 fichier(s) joint(s)

je suis tombe sur le même project que moi en cherchant d'autre info, mais lui utilise un arduino sur une peugeot diesel. l'avantage du arduino il coûte pas chère, faut juste faire le montage soit même avec les soudure et la programmation.

Fichier joint 17973

le site pour voir le project https://www.peugeot-club.com/topic/1...osobom/?page=3
30/07/2020, 13:39
Cronff

Ha oui, sympa ce projet :)

Le plus "chiant" est surtout de trouver les codes et les séquences CAN ^^
30/07/2020, 17:07
darkjojo78

Citation:

Envoyé par Cronff

Ha oui, sympa ce projet :)

Le plus "chiant" est surtout de trouver les codes et les séquences CAN ^^

Quand tu regarde il utilise les mêmes que moi le 0x208 0x38d 0x305 0x488

En détail

Écran oled 128x128 SSD1351
Interface can bus MCP2515
Arduino nano

Envoyé de mon SM-G930F en utilisant Tapatalk
30/07/2020, 17:41
darkjojo78

Quand tu connais bien en électronique tu peu faire des truc comme sa

https://youtu.be/H-zq3Jh9vck

Pour info il vend ces réalisations
https://www.tindie.com/products/phoe...-full-fledged/
Envoyé de mon SM-G930F en utilisant Tapatalk
31/07/2020, 11:44
Cronff

Oui c'est ce genre de chose que je cherche à faire, mais ça ne sera pas dans un future proche: consctruction d'une maison d'abord.
Tout est dans des cartons

Enfin, je cherches à faire un genre de jauge ronde avec un LCD :)
14/08/2020, 16:37
darkjojo78

2 fichier(s) joint(s)

voila pour l'instant ou je suis sur l'avancement du projet en cours de réglage

Fichier joint 18159
Fichier joint 18068
14/08/2020, 17:21
Cronff

Wow y a déjà pas mal d'infos intéressantes là!

Bravo :)
J'ai d'autres projets que je laisse de côté depuis trop longtemps avant de me pencher là-dessus... Mais je suis le tient de très près pour avoir un max d'infos. Et aider si je peux :)

Pourquoi tu différencies AFR et LAMBDA?
14/08/2020, 17:43
darkjojo78

Citation:

Envoyé par Cronff

Wow y a déjà pas mal d'infos intéressantes là!

Bravo :)
J'ai d'autres projets que je laisse de côté depuis trop longtemps avant de me pencher là-dessus... Mais je suis le tient de très près pour avoir un max d'infos. Et aider si je peux :)

Pourquoi tu différencies AFR et LAMBDA?

Pour permettre au personne de choisir entre lambda ou afr

Envoyé de mon SM-G930F en utilisant Tapatalk
17/08/2020, 22:56
darkjojo78

Sa commence a prendre forme

https://uploads.tapatalk-cdn.com/202...3c053bac70.jpg

https://uploads.tapatalk-cdn.com/202...5132849e48.jpg

https://uploads.tapatalk-cdn.com/202...166e223da9.jpg

https://uploads.tapatalk-cdn.com/202...208d809e09.jpg

https://uploads.tapatalk-cdn.com/202...7ad8a7fd57.jpg

Envoyé de mon SM-G930F en utilisant Tapatalk
18/08/2020, 09:21
Cronff

Bien bien tout ça Studient

Afficher 40 message(s) de ce sujet sur une page
